ZPG自動反沖洗過濾器
川滬首頁 >> 過濾器 >> ZPG自動反沖洗過濾器
一、ZPG自動反沖洗過濾器 產品概述
|
上海川滬閥門有限公司專業生產的 ZPG型自動反沖洗排污過濾器是一種能使用低質水進行過濾的過濾器，同時也可用于其他需要過濾的工藝過程，它在濾筒的前段裝有手動蝶閥，通過手柄調節閥板方位，可以改變水對濾網的流向，具有反沖洗排除雜質功能，且體積小，過濾能力大，操作管理方便。按照結構形式可以分為ZPG-I型（直通式）和ZPG-L型（角通式）， 工作原理： |
二、ZPG自動反沖洗過濾器 產品型號和圖片
 |

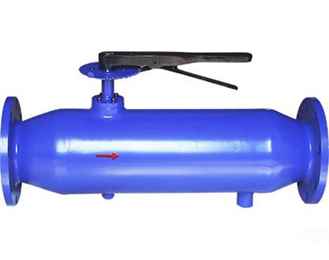

ZPG自動反沖洗過濾器 |
三、ZPG自動反沖洗過濾器 性能特點
1、功能明顯：反沖洗過濾器結構科學合理，能有效過濾并迅速排出污物。
2、工作可靠：過濾器在全流量下能正常工作，既保持高的流量，又具有低的壓力降，避免了由于流速低而造成的表面污漬。
3、安裝簡單：直接安裝在管網系統上，不需要任何支撐結構，且水平豎直安裝均可，效果相同。
4、操作簡單：只需人工轉動蝶閥手柄開啟排污閥即可，排污時間僅數分鐘，工作量小，勞動強度低。
5、節省投資：自動沖洗排污，不需安裝旁通管路，節省空間、投資。不用拆卸排污，節省運行費用，省工省力省時。
四、ZPG自動反沖洗過濾器 外形尺寸圖
 |
ZPG自動反沖洗過濾器外形尺寸圖 |
五、ZPG自動反沖洗過濾器 外形連接尺寸
| 型號 | L | A | B | D | 排污口DN |
| ZPG-I-40 | 245 | 185 | 63 | 90 | 15 |
| ZPG-I-50 | 255 | 190 | 70 | 100 | 15 |
| ZPG-I-65 | 270 | 195 | 83 | 120 | 20 |
| ZPG-I-80 | 320 | 232 | 96 | 140 | 25 |
| ZPG-I-100 | 350 | 260 | 128 | 180 | 32 |
| ZPG-I-125 | 438 | 326 | 162 | 200 | 40 |
| ZPG-I-150 | 525 | 390 | 189 | 230 | 50 |
| ZPG-I-200 | 700 | 520 | 220 | 280 | 65 |
| ZPG-I-250 | 875 | 650 | 255 | 330 | 80 |
| ZPG-I-300 | 1050 | 780 | 294 | 380 | 100 |
| ZPG-I-350 | 1200 | 885 | 331 | 450 | 125 |
| ZPG-I-400 | 1400 | 1040 | 377 | 480 | 150 |
| ZPG-I-450 | 1550 | 1145 | 420 | 500 | 150 |
| ZPG-I-500 | 1700 | 1250 | 462 | 580 | 150 |
| ZPG-I-600 | 2000 | 1460 | 537 | 650 | 200 |
| ZPG-I-700 | 2280 | 1720 | 607 | 700 | 200 |
| ZPG-I-800 | 2500 | 1900 | 685 | 820 | 200 |
| ZPG-I-900 | 2800 | 2180 | 785 | 880 | 200 |
| ZPG-I-1000 | 3120 | 2470 | 860 | 920 | 250 |
| ZPG-I-1100 | 3450 | 2780 | 915 | 960 | 250 |
| ZPG-I-1200 | 3700 | 3000 | 965 | 1040 | 250 |
| ZPG-I-1500 | 4470 | 3650 | 1220 | 1400 | 250 |
備注：本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍.
用于管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣各種機械雜質,特別是鍋爐房循環水泵前均需安此產品,為了清除系統中的機械雜質,使設備和管道免受堵塞和磨損,在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備,如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如:64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝,在額定流速下壓損為0.05-0.1米水柱。
|
|
