產品信息

AW氣動執行器

一、AW氣動執行器 產品概述

AW/AW-S氣動執行器氣動裝置適用與90℃回轉（1/4轉）的閥門。如球閥、碟閥、旋塞閥等。本產品設計制造采用JIS標準，與閥門倆界部采用國際標準ISO5211.AW/AW-S氣動執行器驅動裝置批量生產、性能優良、質量穩定。
AW氣動執行器
AW氣動執行器 型號編制
AW氣動執行器
AW氣動執行器 型號編制

二、AW氣動執行器 型號規格

型號規格
氣源壓力（ Mpa ）
0.3
0.4
0.5
0.6
0.7
AW13
515
620
770
930
1080
AW17
950
1270
1590
1910
2230
AW20
2150
2870
3580
4300
5020
AW25
3360
4480
5600
6720
7850
Aw28
5150
6860
8580
10300
12020
AW35
10120
13500
16870
20250
23620
AW40
13220
17630
22040
26450
30860
AW50
22460
29950
37440
44930
52420
AW60
47300
63070
78840
94610
110380

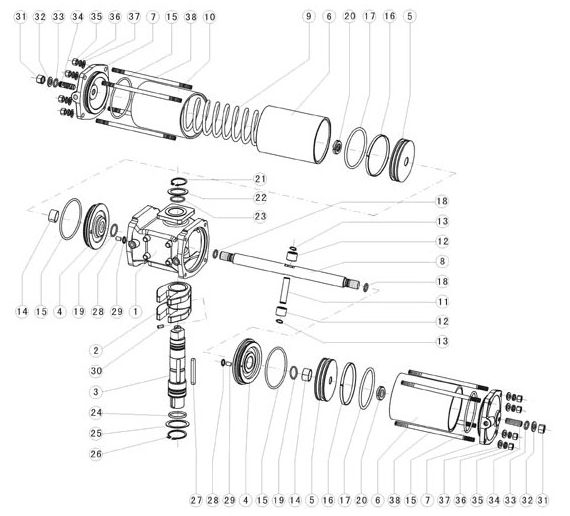

三、AW氣動執行器 分解圖

AW氣動執行器分解圖
AW氣動執行器分解圖

四、AW氣動執行器 零部件說明

序號
名稱
數量
序號
名稱
數量
序號
名稱
數量
序號
名稱
數量
1
箱體
1
11
銷軸
1
21
彈性擋圈
1
31
鎖緊螺母
2
2
拔叉
1
12
滾套
2
22
減磨墊圈
1
32
平墊圈
2
3
轉軸
1
13
彈性擋圈
2
23
O型圈
1
33
O型圈
2
4
隔板
2
14
無油軸承
2
24
O型圈
1
34
調節螺釘
2
5
活塞
2
15
O型圈
2
25
減磨墊圈
1
35
螺母
8
6
缸體
2/3
16
導向環
2
26
彈性擋圈
1
36
彈性墊圈
8
7
缸蓋
2
17
O型圈
2
27
平鍵
1
37
平墊圈
8
8
活塞桿
1
18
O型圈
2
28
O型圈
2
38
雙頭螺栓
8,
9
彈簧
1/2/4
19
O型圈
2
29
定位銷
2
39


10
彈簧缸
1
20
鎖緊螺母
2
30
緊定螺釘
1
40

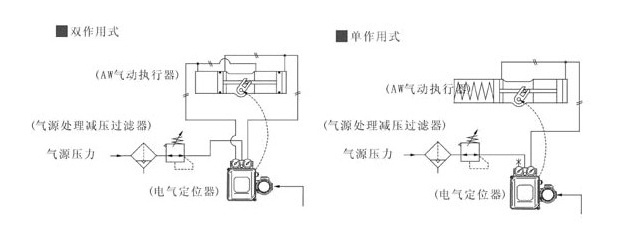

四、AW氣動執行器 雙作用式配管原理

AW氣動執行器雙作用式配管原理
AW氣動執行器雙作用式配管原理

四、AW氣動執行器 調節型配管原理

AW氣動執行器調節型配管原理
AW氣動執行器調節型配管原理

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
