一、氣動活塞式切斷閥 產品概述
上海川滬閥門有限公司生產的ZSPQ氣動活塞式切斷閥采用直通單座型式，DN20以內閥芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動活塞式切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。它按照控制系統或調節儀表來的信號，直接控制被調介質的切斷和流通，達到對壓力流量溫度或液位等參數的自動控制。ZSPQ氣動活塞式切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速嚴密關閉，快速放空的自動控制系統中。 |
|
氣動活塞式切斷閥 |
二、氣動活塞式切斷閥 主要技術參數
| 公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 閥座直徑 |
26 |
43 |
43 |
52 |
62 |
79 |
94 |
115 |
140 |
166 |
216 |
| 公稱壓力MPa |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 額定流量系數Kv |
5.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
| 泄露量 |
1滴/min |
3滴/min |
5滴/min |
7滴/min |
9滴/min |
| 行程 |
16 |
25 |
40 |
60 |
| 切斷時間S |
1~2 |
2~4 |
| 額定行程偏差 |
+10% |
| 允許壓差MPa |
4.0 |
4.0 |
4.0 |
2.8 |
3.5 |
2.4 |
| (2.5) |
(1.7) |
(1.0) |
(1.1) |
(0.8) |
(1.6) |
| 閥蓋形式 |
常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
| 閥芯形式 |
單座型閥芯\雙導向型閥芯 |
| 流量特性 |
快開特性 |
三、氣動活塞式切斷閥 執行器參數
| 執行器型號 |
ZSD活塞式執行機構 |
| 活塞直徑 |
150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7) |
| 有效面積 |
175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7) |
| 進氣孔螺紋 |
M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7) |
| 大輸出力 |
7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7) |
| 操作壓力 |
500KPa |
| 作用形式 |
氣— 關式或氣— 開式 |
| 可配附件 |
手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它 |

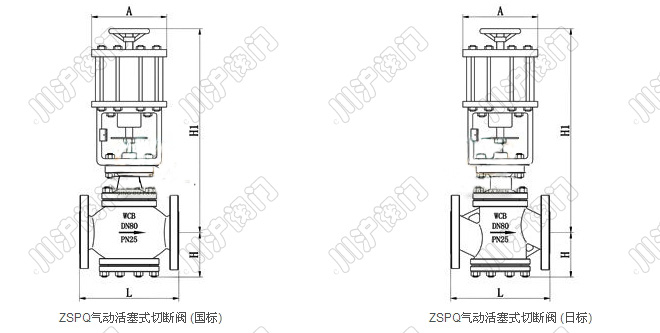

四、氣動活塞式切斷閥 外形尺寸圖
五、氣動活塞式切斷閥 外形連接尺寸
| 公稱通經 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| A |
196 |
232 |
308 |
| L |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
| H |
340 |
345 |
370 |
380 |
390 |
475 |
490 |
500 |
| H1 |
53 |
58 |
70 |
75 |
83 |
93 |
100 |
110 |
| 重量 |
標準型 |
10 |
12 |
15 |
18 |
23 |
35 |
45 |
60 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
