HC41X消聲止回閥
川滬首頁 >> 止回閥 >> HC41X消聲止回閥
一、HC41X消聲止回閥 產品概述
|
上海川滬閥門有限公司專業生產的HC41X消聲止回閥適用于給、排水管道，閥瓣采用進出口兩端中心軸導向，啟閉靈活，可水平定裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效地減小水錘壓力，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小、耐疲勞、壽命長等優點。 |
二、HC41X消聲止回閥 產品型號和圖片
 |
HC41X消聲止回閥 |
三、HC41X消聲止回閥 應用規范
| 型號 | 公稱壓力 PN(MPa) |
試驗壓力PS(MPa) | 工作溫度 (℃) |
適用介質 | |
| 殼體 | 密封 | ||||
| H41X | 1.0 | 1.5 | 1.1 | ≤80 | 潔凈水 |
| 1.6 | 2.4 | 1.76 | |||
| 2.5 | 3.75 | 2.75 | |||

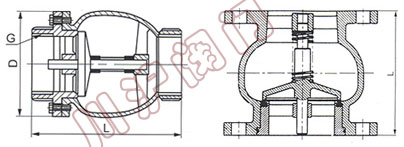

四、HC41X消聲止回閥 外形尺寸圖
 |
HC41X消聲止回閥外形尺寸圖 |
五、HC41X消聲止回閥 外形連接尺寸
| 型號 | HC41X | |||||||||||
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 112 | 120 | 130 | 150 | 165 | 190 | 210 | 255 | 310 | 362 | 380 | 450 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
