H44H旋起式鑄鐵止回閥
川滬首頁 >> 止回閥 >> H44H旋起式鑄鐵止回閥
一、H44H旋起式鑄鐵止回閥 產品概述
|
上海川滬閥門有限公司專業生產的H44鑄鐵旋啟式止回閥選用于低壓、常溫管路，用來防止介質倒流、破壞水泵，具有性價比高的特點，如果高溫高壓就不能選用鑄鐵材質。這種止回閥適用介質為：水、油品等。H44鑄鐵旋起式止回閥開啟壓力比較低，所以適用于介質壓力比較低的工況，比升降式止回閥具有一定的優勢。一般常用于城市供水管網中。 |
二、H44H旋起式鑄鐵止回閥 產品型號和圖片
 |
H44H旋起式鑄鐵止回閥 |
三、H44H旋起式鑄鐵止回閥 應用規范
| 設計與制造 | GB/T12235 | |
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB66 | |
| 標志 | GB/T12220 | |
| 供貨 | JB/T7928 | |

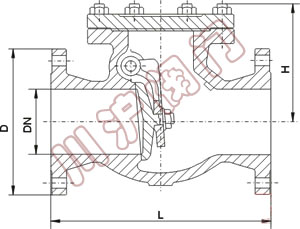

四、H44H旋起式鑄鐵止回閥 外形尺寸圖
 |
H44H旋起式鑄鐵止回閥外形尺寸圖 |
五、H44H旋起式鑄鐵止回閥 外形連接尺寸
| 口徑 DN(mm) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 350 | 300 | 400 |
| L | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 500 | 550 | 720 | 620 | 820 |
| D | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 390 | 500 | 440 | 565 |
| H | 120 | 130 | 142 | 160 | 178 | 203 | 233 | 262 | 300 | 392 | 320 | 448 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
