一、法蘭襯膠止回閥 產品概述
|
上海川滬專業設計生產的H41J法蘭襯膠止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門，本廠襯膠止回閥基本類型有四種：H41型法蘭連接直通升降式止回閥和H42型升降立式止回閥、H44立式止回閥、H76旋啟式止回閥，設計規范遵循GB/T 12235，GB/T 12236，API 6D標準。 |
二、法蘭襯膠止回閥 產品型號和圖片
 |
法蘭襯膠止回閥 |
三、法蘭襯膠止回閥 主要參數
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥瓣/閥桿 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 緊固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 5 | 螺母 | PTFE(F4) | CF8 | CF8 | |||
四、法蘭襯膠止回閥 外形尺寸圖
 |

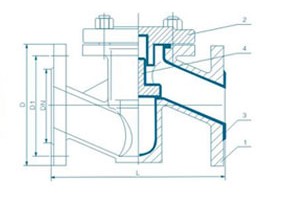

法蘭襯膠止回閥外形尺寸圖 |
五、法蘭襯膠止回閥 外形連接尺寸
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd |
| DN(mm) | PN1.0MPa | ||||||
| 15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 125 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 600 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
