產品信息

電磁切斷閥

一、ZCM煤氣電磁閥 產品概述

上海川滬閥門有限公司生產的ZCM煤氣電磁閥是適用于城市煤氣、液化石油氣，天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

工作原理：常閉型：
本閥DNl5—50系一次開閥的直動式低壓電磁閥，DN65—300系二次開閥的先導式電磁閥。直動式電磁閥在接受電信號后，電磁力直接將閥塞提起，介質流通；斷電后，電磁力消失，閥塞在自重和彈簧力作下下落，介質斷流。
常開型：閥門應用獨特的直動式結構，當給電磁頭的線圈通電時， 位于線圈周圍的靜鐵芯組件便產生磁性，磁力克服閥桿組件重力和回位彈簧彈力后將動鐵芯連同閥桿組件向上吸起，從而使固連在閥桿組件上的閥盤與閥座緊密貼緊而密封， 閥門關閉；斷電后，閥盤在回位彈簧及閥桿組件重力作用下恢復原位，閥門開啟，管道恢復正常通氣。

ZCM煤氣電磁閥
ZCM煤氣電磁閥

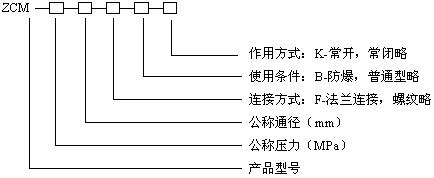

二、ZCM煤氣電磁閥 型號編制

三、ZCM煤氣電磁閥 主要技術參數

公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
工作介質 煤氣、液化石油氣和天然氣
介質溫度℃ -20~80
環境溫度℃ -40~60
公稱壓力(MPa) 1.0
工作壓差(MPa) 0~0.03 0~0.1
安裝方式 垂直安裝
電源電壓 AC 220V其它規格可作特殊訂貨
工作電流(A) 直流 0.13 0.17 0.41 0.71 1.1
交流 0.13 0.17 0.41 0.71 1.1
功率(VA) 直流 26 33 80 140 220
交流 26 33 80 140 220
防爆標志 ExdIIBT4

四、ZCM煤氣電磁閥 主要外形連接尺寸

公稱通徑 DN 內螺紋連接 法蘭連接
內螺紋 外形尺寸 外形尺寸 法蘭尺寸
H L G H L D D1 D2 b f n-d
15 153 92 1/2 210 130 95 65 46 14 2 4 -Φ14
20 153 92 3/4 210 150 105 75 56 16 2 4 -Φ14
25 153 110 1 210 160 115 85 65 16 3 4 -Φ14
32 176 120 11/4 221 180 140 100 76 18 3 4 -Φ18
40 176 140 11/2 230 200 150 110 84 18 3 4 -Φ18
50 192 162 2 252 230 165 125 99 20 3 4 -Φ18
65       390 290 185 145 118 20 3 4 Φ18
80       401 310 200 160 132 22 3 8 -Φ18
100       408 350 220 180 156 24 3 8 -Φ18
125       424 400 250 210 184 26 3 8 -Φ18
150       515 480 285 240 211 26 3 8 -Φ22
200       540 600 340 295 266 26 3 8-Φ22

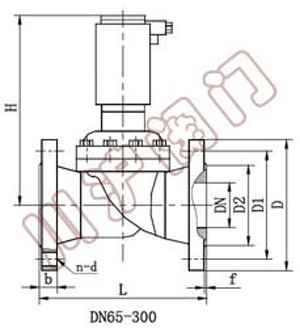

ZCM煤氣電磁閥外形尺寸圖
ZCM煤氣電磁閥外形尺寸圖

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
