FL941FW上(下)展式電動放料閥
川滬首頁 >> 電動放料閥 >> 上(下)展式電動放料閥
一、電動放料閥 產品概述
FL941FW電動放料閥適用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的低用溫度為-29℃,高溫度為425℃。），電動放料閥使用介質如顆粒、油品、紙漿、二氧化碳、氣（不銹鋼材質的低使用溫度為-100℃，高使用溫度為232℃。），電動放料閥嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃濃度＞30%）。 |
 |
FL941FW上(下)展式電動放料閥 |
二、電動放料閥 主要零件材料
| 零件名稱 | ZG1Cr18 Ni9Ti系列 | ZG00Cr18 Ni10系列 | ZG1Cr18 Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
|---|---|---|---|---|---|
| 閥體/閥蓋 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 閥桿 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 閥瓣 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
| 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 45 |

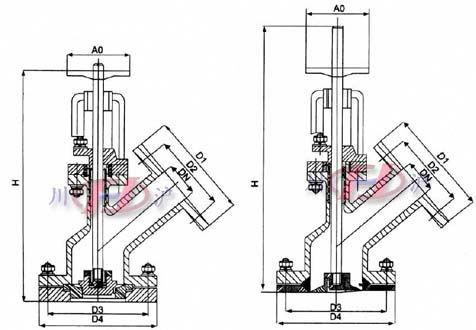

二、電動放料閥 外形尺寸圖
 |
電動放料閥 (連接尺寸圖) |
三、電動放料閥 主要外形尺寸
| DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 80 | 115 | 85 | / | / |
| 32 | 135 | 100 | 135 | 100 | / | / |
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 160 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 195 | 160 | 195 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 | / | / |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創(chuàng)新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
