產品信息

J960Y電動高壓截止閥

一、電動高壓截止閥 產品概述

電動高壓截止閥(電站截止閥)適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。
1、電動高壓截止閥中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
2、電動高壓截止閥閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3、電動高壓截止閥閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、電動高壓截止閥閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
J960Y電動高壓截止閥
J960Y電動高壓截止閥

二、電動高壓截止閥 技術參數

閥體型式 高壓鍛造閥
閥芯型式 柱塞式(錐面)
公稱通徑 DN10 ～ DN100
公稱通徑 PN20.0～32.0MPa
連接形式 焊接式 (對焊、承插焊)

三、電動高壓截止閥 零件材料

1 閥體 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2 閥芯 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3 閥桿 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4 閥蓋 WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5 填料 柔性石墨、PTFE
6 填料壓蓋 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
7 電動執行器 殼體(HT200、WCB)

四、電動高壓截止閥 性能規范

試驗壓力(MPa) 公稱壓力(MPa) 壓力級 JIS(K)
16.0 20.0 25.0 32.0 900 1500 20K 40K
強度試驗 24.0 30.0 37.5 48.0 22.5 39.0 7.5 16.5
密封試驗 17.6 22.0 27.5 35.2 16.5 28.6 5.5 12.1
工作溫度 ≤425℃
適用介質 水、蒸汽、腐蝕性介質

五、電動高壓截止閥 主要外形圖

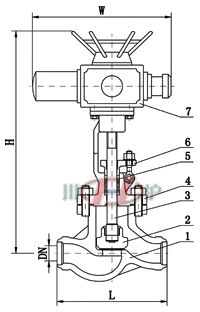

電動高壓截止閥 (內部結構圖)

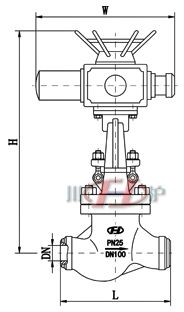

電動高壓截止閥 (連接尺寸)
電動高壓截止閥 (內部結構圖)
電動高壓截止閥 (連接尺寸)

六、電動高壓截止閥 主要外形尺寸

DN L H W W1
國標50～200
美標 2"～8"		 由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。
