產品信息

ZD(R)SBWG電動波紋管調節閥

一、電動波紋管調節閥 產品概述

ZD(R)SBWG電動波紋管調節閥，由3810系列(PSL系列)電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。
電動波紋管調節閥閥芯采用上導向結構，結構緊湊，有呈S流線型的流道，使其壓降損失小、流量大，可調范圍廣，流量特性精度高。
電動波紋管調節閥上閥蓋采用波紋管密封結構，適用于極素養、易燃易爆易揮發和稀有貴重金屬介質的調節。電動波紋管調節閥也可用在真空的場合。
電動波紋管調節閥符合IEC534-1-1976標準。
電動波紋管調節閥
電動波紋管調節閥
電動波紋管調節閥
電動波紋管調節閥

二、電動波紋管調節閥 主要技術參數

1、閥體

閥體形式 直通鑄造球型閥
公稱通徑 DN25～300mm
公稱壓力 PN1.6、2.5、4.0、6.4
法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準
連接形式 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式 波紋管密封型-40～+350℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥體材料 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、WCB+F46

2、閥內件

閥芯形式 單座柱塞型閥芯、套筒導向型閥芯、籠式閥芯
流量特性 線性、等百分比
閥芯材料 不銹鋼 (304、304L、316、316L)

3、執行機構

執行器型號 3810系列、PSL系列
主要技術參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%

三、電動波紋管調節閥 主要性能指標

項目 指標值
基本誤差% 配3810L±2.5； 配PSL±1.0
回差% 配3810L ±2.5； 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

四、電動波紋管調節閥 額定流量系數Kv、允許壓差

公稱通徑 DN 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 dN 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數KV 單座 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
籠式 9 15 23 35 59 95 148 236 355 568 885 1260
套筒 10 16 25 40 63 100 155 250 370 580 900 1300
額定行程 16 25 40 60 100
允許壓差(MPa) 單座 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.28
籠式 5.8 5.0 4.9 4.3 3.0 3.7 3.5 3.1 2.8 2,8 2.4 2.0
套筒 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2

五、電動波紋管調節閥 主要外形圖

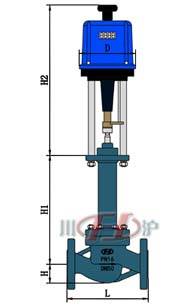

ZDSBWG電動波紋管調節閥 外形尺寸圖

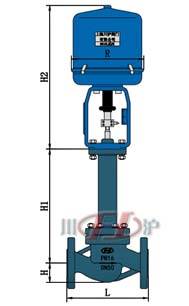

ZRSBWG電動波紋管調節閥 外形尺寸圖

六、電動波紋管調節閥 主要連接尺寸

公稱通徑 DN 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 184 200 222 254 276 298 352 410 451 550 640 880
PN40 197 200 235 267 292 317 368 425 473 640 760 910
PN64 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 365 425 430 445 660 680 690 748 740 780 820 880
H2 PSL 465 465 465 465 560 560 560 560 560 788 788 788
3810 373 495 495 495 700 700 700 725 725 725 725 725
D 177 177 177 177 182 182 182 182 182 218 218 218
R 225 225 225 225 257 257 257 310 310 310 310 310

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
