產品信息

PZ941H電動排渣閘閥

一、電動排渣閘閥 產品概述

本公司生產的電動排渣閘閥適用于公稱壓力PN1.6～6.4Mpa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，電動排渣閘閥適用介質為：灰水混合物，渣水混合物（渣水比1:6,大料度<50MM）。電動排渣閘閥主要特點如下：
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。
2、啟閉件采用半密封副強制密封，性能優良。
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。
6、中大口徑設置滾動軸承，啟閉輕松。
PZ941H電動排渣閘閥
PZ941H電動排渣閘閥

二、電動排渣閘閥 主要性能規范

公稱壓力(MPa) 密封試驗 殼體試驗 工作溫度（℃） 適用介質
1.0MPa 1.1MPa 1.5MPa -25℃～550℃ 灰水混合物，渣水混合物
1.6MPa 1.75MPa 2.4MPa
2.5MPa 2.75MPa 3.75MPa
4.0MPa 4.4MPa 6.0MPa

三、電動排渣閘閥 主要零件材料

閥體、閥蓋 鑄鋼、不銹鋼
支 架 鑄鋼
閘 板 耐磨合金
閥桿 2Cr13
閥 座
 耐磨合金
密封圈 增強柔性石墨
填 料 增強柔性石墨
閥桿螺母 ZCuA110Fe3

四、電動排渣閘閥 設計標準

設計制造 GB12234 GB3595
結構長度 GB12221
壓力溫度等級 GB9131 JB/T74 HG20604
連接法蘭 JG/T79 GB9113 HG20593-20635
試驗與檢驗 GB13927 JB/T9092

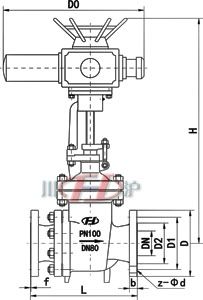

五、電動排渣閘閥 主要外形圖

PZ941H電動排渣閘閥
PZ941H電動排渣閘閥

六、電動排渣閘閥 主要外形尺寸

公稱壓力PN 公稱通徑DN 主要外形尺寸和連接尺寸
L D D1 D2 D6 b f Z-d H D0
1.6MPa 50 250 160 125 100 - 16 3 4-18 335 250
80 280 195 160 135 - 20 3 8-18 510 280
100 300 215 180 155 - 20 3 8-18 685 300
150 350 280 240 210 - 24 3 8-23 790 300
200 400 335 295 265 - 26 3 12-23 885 350
250 450 405 355 320 - 30 3 12-25 1015 400
300 500 460 410 375 - 30 3 12-25 1190 450
350 550 520 470 435 - 34 4 16-25 1350 500
400 600 580 525 485 - 36 4 16-25 1460 500
450 650 640 585 545 - 40 4 20-30 1620 550
500 700 705 650 608 - 44 4 20-34 1800 550
2.5MPa 50 250 160 125 100 - 20 3 4-18 335 250
80 280 195 160 135 - 22 3 8-18 510 280
100 300 230 190 160 - 24 3 8-23 685 300
150 350 300 250 218 - 30 3 8-25 790 300
200 400 360 310 278 - 34 3 12-25 885 350
250 450 425 370 332 - 36 3 12-30 1015 400
300 500 485 430 390 - 40 4 16-30 1190 450
350 550 550 490 448 - 44 4 16-34 1350 500
400 600 610 550 505 - 48 4 16-34 1460 500
450 650 660 600 555 - 50 4 20-34 1620 550
500 700 730 660 610 - 52 4 20-41 1800 550
4.0MPa 50 250 160 125 100 88 20 3 4-18 340 250
80 310 195 160 135 121 22 3 8-18 508 300
100 350 230 190 160 150 24 3 8-23 680 300
150 450 300 250 218 204 30 3 8-25 800 400
200 550 375 320 282 260 38 3 12-30 875 500
250 650 445 385 345 313 42 3 12-34 1010 500
300 750 510 450 408 364 46 4 16-34 1180 550
350 850 570 510 465 422 52 4 16-34 1145 600
400 950 655 585 535 474 58 4 16-41 1280 600
450 1050 680 610 560 524 60 4 20-41 1415 700
500 1150 755 670 612 576 62 4 20-48 1560 750

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
