CH精小型電動執行機構
一、CH精小型電動執行機構 產品概述
上海川滬閥門生產的精小型電動執行機構CH系列，采用了先進的數字技術和高度集成的模塊，機電一體化的設計可直接接收計算機或儀表等輸出的（4-20mA或1-5VDC）標準信號，實現對電動閥門的智能控制和精確定位。精小型電動執行器設計獨特、功能強、體積小、重量輕、性能可靠，軸承和關鍵器件采用進口產品，蝸輪輸出一體化，消除了聯結、間隙，傳動精度高、回差?。贿x用特殊銅合金鍛造，強度高、耐磨性好，鋁合金壓鑄外殼，美觀大方，電磁干擾小，任意角度安裝，使用方便、防腐防銹，免加油。CH精小型電動執行器具有雙重限位，過載過熱保護，安全性能好，全行程有多種速度時間可選，采用單線電源驅動，外接線路簡單。 |
 |
CH精小型電動執行機構 |
二、CH精小型電動執行機構 型號規格
| 機型 | CH02 | CH05 | CH10 | CH20 | CH40 | CH50 | CH60 | CH100 | CH200 |
|---|---|---|---|---|---|---|---|---|---|
| 驅動電機 | 10W/F1 | 10W/F | 23W/F | 40W/F | 80W/F | 90W/F | 90W/F | 100W/F | 100W/F |
| 輸出力距(N.M) | 20 | 50 | 100 | 200 | 400 | 500 | 600 | 1000 | 2000 |
| 動作時間(S) | 5 | 20-30 | 30 | 30-60 | 30 | 30 | 60 | 50 | 1000 |
| 機身重量 | 2.2 | 2.2 | 4.3 | 7.5 | 7.8 | 7.9 | 8.0 | 11 | 11.3 |
| 動作范圍 | 0°～90°(可定做0°～320°) | ||||||||
| 保護裝置 | 過熱保護 | ||||||||
| 環境溫度 | -30°～60° | ||||||||
| 額定電流(A) | 0.15,1.3,0.45,0.8 | ||||||||
| 絕緣電阻 | 100MΩ/DC500V | ||||||||
| 耐壓值 | AC1500V/1分鐘 | ||||||||
| 手動裝置 | 附帶手柄操作 | ||||||||
| 限位 | 電氣.機械雙重限位 | ||||||||
| 防水性 | 相當于IP-67 | ||||||||
| 安裝角度 | 可任意角度安裝 | ||||||||
| 位置測量 | 可選裝開關或電位計 | ||||||||
| 電源 | AC220V AC110V AC380 | ||||||||
| 箱體材料 | 壓鑄鋁合金 | ||||||||
| 蓋子材料 | 壓鑄鋁合金 | ||||||||
| 電氣接口 | G1/2防水電纜接 | ||||||||
三、CH精小型電動執行機構 產品特點
1、功能強勁：智能型、比例式、開關式、各類信號輸入輸出。
2、體積小巧：體積僅相當于同類產品的35%左右
3、輕便宜人：重量僅相當于同類產品的30%左右
4、性能可靠：軸承和電氣元件采用進口名牌產品
5、美觀大方：鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾
6、精密耐磨：蝸輪輸出軸一體化設計避免了鍵聯的間隙、傳動精度高、采用特殊銅合金鍛造、強度高、耐磨性好
7、安全保證：通過AC1500V耐壓檢測，F(xiàn)級絕緣電機，安全有保障
8、配套簡單：采用單相電源、三相電源AC380V或直流電源，外接線路簡單
9、開度觀察口，采用獨創的球形凸出結構，使觀察更方便，防水性更佳o
10、使用方便：免加油、免點檢、防水防銹、任意角度安裝
11、保護裝置：雙重限位、過熱保護、過載保護
12、多種速度：全行程時間9秒、13秒、15秒、30秒、50秒、100秒、滿足不同工況的要求
13、特級電線：使用耐熱阻燃電線、受熱不老化、安全可靠
14、防腐防銹：整機支架、聯軸器、螺釘均采用不銹鋼
15、智能數控：智能控制模塊高度集成于電動裝置本體中，采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準控制信號，具有數字設定、數字整定、高度精確、自診斷、一機多功能。
本執行器有；標準開關型、無源觸點（開關）型、開度信號型、智能調節型

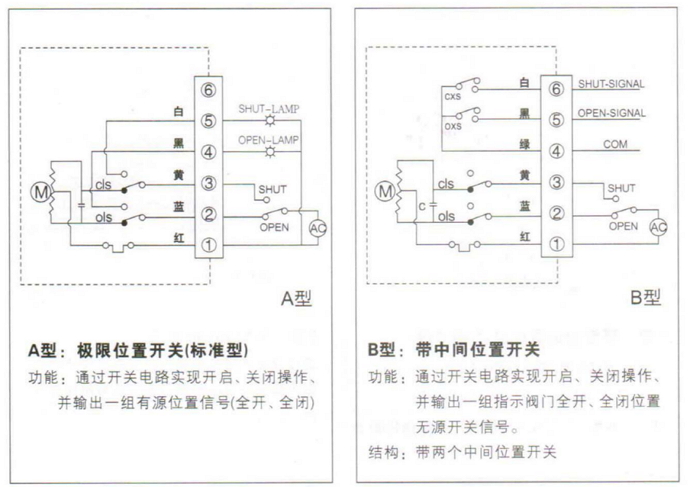

四、CH精小型電動執行機構 部分接線圖
 |
CH精小型電動執行機構 接線圖 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
