HQ智能型電動執行機構
川滬首頁 >> 電動執行機構 >> HQ智能型電動執行機構
一、HQ智能型電動執行機構 產品概述
HQ型電動執行機構是引進韓國新技術用于控制90°旋轉的閥門及其他同類產品，如蝶、球閥、風門、擋板閥、旋塞閥、百葉閥等，HQ智能型電動執行器、角行程電動執行器廣泛應用于石油、化工、水處理、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動。以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，大輸出扭距達3000Nm。 |
 |
HQ智能型電動執行機構 |
二、HQ智能型電動執行機構 型號規格
| 型號 | 大輸出扭距 | 動作時間 60/50HZ |
大軸徑 | 電機F級 | 額定電流（A）50HZ | 手輪轉數 | 重量 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 單相 | 三相 | |||||||||
| N·m | 90° | mm | W | 110V | 220V | 380V | 440V | N | kg | |
| HQ-008 | 80 | 13/16 | φ20 | 15 | 1.20 | 0.45 | N/A | N/A | 10 | 7.4 |
| HQ-015 | 150 | 21/25 | φ22 | 40 | 1.65 | 0.88 | 0.31 | 0.30 | 11 | 13 |
| HQ-020 | 200 | 21/25 | φ22 | 40 | 1.67 | 0.89 | 0.31 | 0.30 | 11 | 13 |
| HQ-030 | 300 | 26/31 | φ35 | 40 | 1.85 | 0.92 | 0.35 | 0.34 | 13.5 | 23 |
| HQ-050 | 500 | 26/31 | φ35 | 90 | 3.60 | 1.55 | 0.59 | 0.58 | 13.5 | 24 |
| HQ-060 | 600 | 26/31 | φ35 | 90 | 3.65 | 1.60 | 0.60 | 0.59 | 13.5 | 24 |
| HQ-080 | 800 | 31/37 | φ45 | 180 | 4.10 | 2.15 | 0.85 | 0.79 | 16.5 | 29 |
| HQ-120 | 1200 | 31/37 | φ45 | 180 | 4.20 | 2.35 | 0.87 | 0.81 | 16.5 | 29 |
| HQ-200 | 2000 | 93/112 | φ65 | 180 | 4.10 | 2.15 | 0.85 | 0.79 | 49.5 | 78 |
| HQ-300 | 3000 | 93/112 | φ65 | 180 | 4.20 | 2.35 | 0.87 | 0.81 | 49.5 | 78 |
三、HQ智能型電動執行機構 產品特點
1．殼體-殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。
2．電機-全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
3．手動結構-手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
4．指示器-指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
5．干燥器-用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6．限位開關-機械、電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
7．扭距開關-（HQ-010除外）可提供過載保護，防止損壞電機。（出廠前已設定好，請用戶不要隨意更改設置）
8．自鎖-精密的雙蝸輪蝸桿機構可高效傳輸大扭距，效率高，噪音低（大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠部分穩定可靠，無需再加油。
9．防脫螺栓-拆除外殼時，螺栓附在殼體上，不會脫落。
10．安裝-底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強?？梢源怪卑惭b，也可以水平安裝。11．線路-控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。
12．蝸輪-采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平衡且耐磨，使用壽命長。
13．PCU板-結構緊湊合理，將PCU板內置于機殼內。
四、HQ智能型電動執行機構 技術參數
| 外殼 | 防水級別 IP67,NEMA4 and 6 |
|---|---|
| 電機電源 | 110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10% |
| 控制電源 | 110/220V AC 1PH，50/60 Hz, ±10%? |
| 電機 | 鼠籠式異步電動機 |
| 限位開關 | 2 X 開/關， SPDT,250V AC 10A?? |
| 輔助限位開關 | 2 X 開/關， SPDT,250V AC 10A |
| 扭距開關 | 開/關 ，SPDT,250V AC 10A |
| 行程 | 90°±10° |
| 失速保護/操作溫度 | 內置熱保護，開150℃ ±5℃ /關 97℃? ±15℃??? |
| 指示器 | 連續的位置指示?? |
| 手動操作 | 機械離合機構? |
| 自鎖裝置 | 蝸輪，蝸桿機構提供自鎖 |
| 機械限位 | 2個外部調整螺栓 |
| 干燥器 | 7-10W (110/220V AC)防冷凝 |
| 接線孔 | 2個PF 3/4" |
| 環境溫度 | -20℃--+70℃ |
| 潤滑 | 鋁基潤滑脂（EP 型） |
| 材料 | 鋼,鋁合金，鋁青銅，聚碳酸脂 |
| 環境溫度 | 大90％ RH |
| 抗震性能 | X Y Z 10g,0.2～34 Hz,30分鐘 |
| 外涂層 | 干粉，環氧聚酯 |
五、HQ智能型電動執行機構 部分接線圖
 |

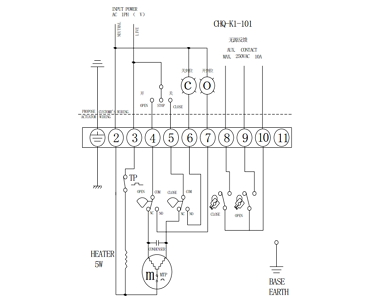

HQ智能型電動執行機構 開關型接線 |
 |

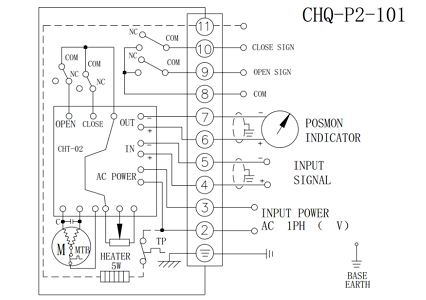

HQ智能型電動執行機構 調節型接線 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
