一、鍛鋼內螺紋Y型過濾器 產品概述
|
上海川滬專業生產的GL11Y高壓鍛鋼內螺紋過濾器，適用于高壓管路的介質過濾，閥體材質有A105、SUS304、SUS316等，濾網304不銹鋼或者316不銹鋼，使用壓力從150--2500Lb。
|
二、鍛鋼內螺紋Y型過濾器 產品型號和圖片
三、鍛鋼內螺紋Y型過濾器 主要參數
| 序號 |
零件名稱 |
A105/F6a |
A105/F6工HFS |
LF2/304 |
F11/F6aHF |
F304(L)/304(L) |
F316(L)/316(L) |
F51/51 |
| 1 |
閥體 |
A105 |
A105 |
LF2 |
F11 |
F304(L) |
F316(L) |
F51 |
| 2 |
過濾網 |
304 |
304 |
304 |
304 |
304(L) |
316(L) |
316(L) |
| 3 |
銘牌 |
AL |
AL |
AL |
AL |
AL |
AL |
AL |
| 4 |
鉚釘 |
H62 |
H62 |
H62 |
H62 |
H62 |
H62 |
H62 |
| 5 |
墊片 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
| 6 |
閥蓋 |
A105 |
A105 |
LF2 |
F11 |
F304(L) |
F316(L) |
F51 |
| 7 |
螺栓 |
B7 |
B7 |
L7 |
B16 |
B8(M) |
B8(M) |
B8M |

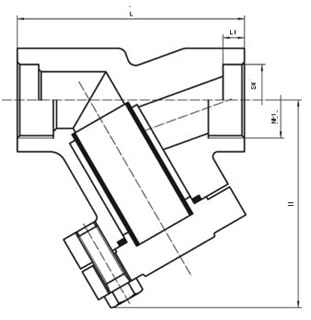

四、鍛鋼內螺紋Y型過濾器 外形尺寸圖
五、鍛鋼內螺紋Y型過濾器 外形連接尺寸
CL800鍛鋼過濾器主要尺寸:
| 規格(NPS) |
R.P |
. |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
2-1/2 |
3 |
| F.P |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
2-1/2 |
| 結構長度 |
L |
98 |
98 |
111 |
120 |
140 |
140 |
170 |
200 |
. |
| 中心高度(開) |
H |
70 |
70 |
70 |
100 |
110 |
120 |
120 |
150 |
. |
| 流道孔徑 |
d |
7 |
9 |
13 |
17.5 |
30 |
30 |
35 |
46 |
. |
| 重量(Kg) |
2.2 |
2.2 |
2.1 |
4.2 |
8.9 |
8.9 |
10 |
18.6 |
. |
注：1、螺栓閥蓋，縮徑和全徑。2、末端連接為螺紋或承插或?qū)?，設計按BS5352。 |
CL900~1500鍛鋼過濾器主要尺寸:
| 規格(NPS) |
F.P |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
| 結構長度 |
L |
98 |
111 |
120 |
140 |
140 |
170 |
200 |
| 中心高度(開) |
H |
70 |
70 |
100 |
110 |
120 |
120 |
150 |
| 流道孔徑 |
d |
9 |
12 |
15 |
20 |
28 |
32 |
40 |
| 重量(Kg) |
2.1 |
4.2 |
9 |
8.9 |
10 |
18.6 |
20 |
|
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
