一、焊接式鍛鋼截止閥 產品概述
|
上海川滬專業生產的J61Y鍛鋼自密封截止閥，適用于高壓工況。閥體材料采用A105、LF21、F5、F11、304、304L、316、316L、鉬二鈦等，口徑3/8"-2"(DN10-50)，壓力PN1.6-32MPa 150Lb-2500Lb，產品廣泛應用于石油、化工、冶金、機械、電力、軍工等管道行業。 |
二、焊接式鍛鋼截止閥 產品型號和圖片
 |
焊接式鍛鋼截止閥 |
三、焊接式鍛鋼截止閥 主要參數
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | A182F22 | A182F304 | A182F316(L) | ||
| 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥瓣 | A276420 | A276304 | A276304(L) | A276F316(L) |
| 3 | 閥桿 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
| 4 | 密封圈 | A182F304L | A182F316L | ||
| 5 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316L |
| 6 | 閥蓋 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 7 | 銷釘 | A276420 | A182F304 | ||
| 8 | 墊圈 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 9 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
| 10 | 填料 | 柔性石墨 | ＰＴＦＥ | ||
| 11 | 填料壓套 | A2７6420 | A182F304 | ||
| 12 | 活節螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 13 | 填料壓板 | A216WCB | A351CF8 | ||
| 14 | 螺母 | A194 2H | A1944 | A1948 | A1948M |
| 15 | 閥桿螺母 | A276 410 | |||
| 16 | 手輪 | A197 | |||
| 17 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 18 | 油嘴 | 銅 | |||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||

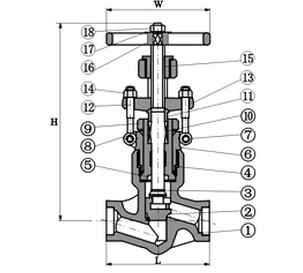

四、焊接式鍛鋼截止閥 外形尺寸圖
 |
焊接式鍛鋼截止閥外形尺寸圖 |
五、焊接式鍛鋼截止閥 外形連接尺寸
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L | 900Lb-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H(開) | 333 | 333 | 333 | 408 | 408 | 524 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
| 2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
