內螺紋鍛鋼球閥
川滬首頁 >> 鍛鋼閥門 >> 內螺紋鍛鋼球閥
一、內螺紋鍛鋼球閥 產品概述
|
上海川滬專業生產的Q11N內螺紋高壓球閥具有防腐蝕、抗硫化能力強、防火、防靜電、密封性能好等特點，使用壓力與溫度范圍廣，全通徑與縮徑齊 備，并可配多種驅動裝置，是化工、石油炬煉制、天然氣開采與輸送系統理想的用閥選擇。內螺紋高壓球閥中腔停滯的介質由于溫度變化而異常升壓時，介質壓力推動閥座脫離球體，達到自動泄壓的效果，泄壓后閥座自動復位。 |
二、內螺紋鍛鋼球閥 產品型號和圖片
 |

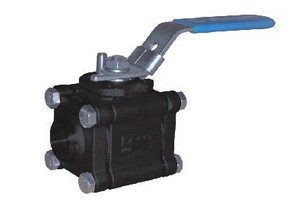

內螺紋鍛鋼球閥 |
三、內螺紋鍛鋼球閥 主要參數
| 零件名稱 | 材質 | |
| 閥體 Body | A105 | A304 |
| 密封圈 Sealing Ring | APTFE & PEEK | |
| 球體 Ball | F6 | F304 |
| 閥桿 Stem | 410 | 304 |
| O型圈 O-ring | VITON | |
| 墊片 Gasket | PTFE | |
| 螺栓 Bolt | B7 | B8 |
| 螺母 Nut | 2H | 8 |
| 薄型螺母 Flat nut | 8 | |
四、內螺紋鍛鋼球閥 外形尺寸圖
 |

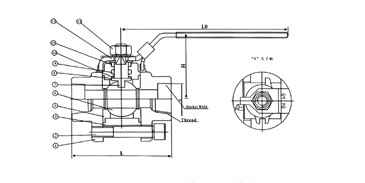

內螺紋鍛鋼球閥外形尺寸圖 |
五、內螺紋鍛鋼球閥 外形連接尺寸
| 尺寸 口徑 | 1/2″ | 3/4″ | 1″ | 1 1/2″ | 2″ |
| L | 71 | 96 | 116 | 128 | 140 |
| A | 21.8 | 27.1 | 33.8 | 48.7 | 61.1 |
| NPT | 1/2″ | 3/4″ | 1″ | 1 1 /2″ | 2″ |
| LO | 108 | 146 | 178 | 1 78 | 200 |
| H | 51 | 62 | 8l | 85 | 100 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
