氣動水泥蝶閥
川滬首頁 >> 氣動蝶閥 >> 氣動水泥蝶閥
一、氣動水泥蝶閥 產品概述
上海川滬閥門有限公司生產的氣動水泥蝶閥BLD641是專門用于粉體，顆粒物料的工業產品。氣動水泥蝶閥閥體橡膠密封圈形成的軟性密封使其非常適合各利粉體，顆粒物料的應用場合，特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，氣動水泥蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。安裝維護簡便等特點，是一種成本-效益極高的粉體板、丁晴密封圈，覆以耐磨高分子材料加工而成。氣動水泥蝶閥有手動、電動執行器、氣動執行器等驅動裝置，可互為調換。緊湊的結構、超輕的重量，使您安裝使用更加方便；工業化的設計加上復合閥板的使用提供了好的密封效果和長的使用壽命。 |
 |
氣動水泥蝶閥 |
二、氣動水泥蝶閥 主要技術參數
| 公稱通徑 | DN100-DN350 |
|---|---|
| 壓力 | 0-0.2MPa |
| 閥體 | 壓鑄鋁合金 |
| 閥板 | 碳鋼內襯板，覆以耐磨高分子材料 |
| 密封圈 | 丁晴橡膠（NBR） |
| 適用介質 | 水泥、泥漿、粉體 |
| 適用溫度(℃) | -15-100 |
| 氣動執行器型號 | GT AT等 |
| 氣源工作壓力 | 0.4-0.7MPa |
三、氣動高真空蝶閥 執行機構
| 執行器型號 | GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 400～700KPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

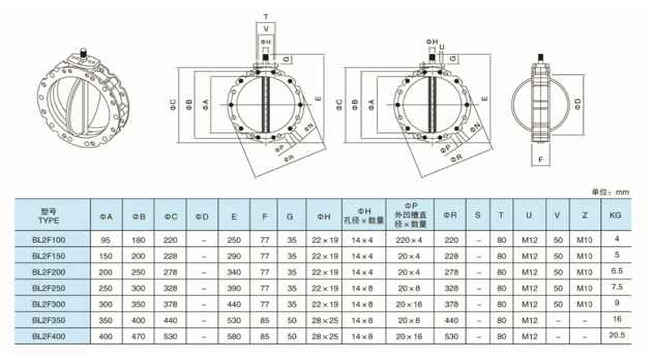

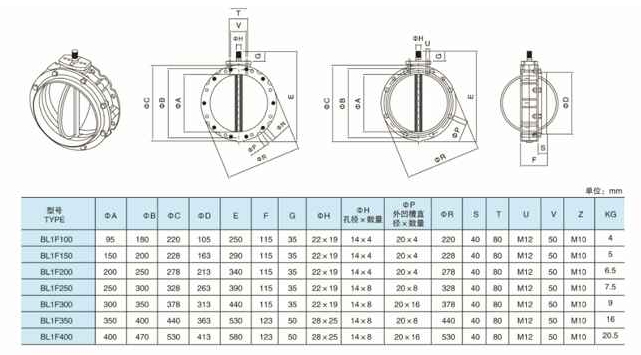

四、氣動水泥蝶閥 外形尺寸圖
 |
 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
