一、氣動調節蝶閥 產品概述
上海川滬閥門有限公司生產的氣動調節蝶閥是由采用引進型氣動執行器與三偏心密封蝶閥閥體組成。氣動調節蝶閥具有結構簡單緊湊，加工方便，易制成大口徑，氣動調節蝶閥具有自清洗作用，阻力系數小，流通能力大。外加配閥門定位器，輸入控制信號(4-20mADC)及0.4-0.7MPa的氣源即可控制運轉。氣動調節蝶閥適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達零泄露），高溫高壓工況可選用三偏心硬密封閥體。氣動調節蝶閥是自動化控制系統中調節流量和截斷流體的佳裝置。因此氣動調節蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。 |
|
氣動調節蝶閥 |
二、氣動調節蝶閥 主要技術參數
1、閥體
| 閥體形式 |
直通鑄造蝶閥 |
| 公稱通徑 |
DN50～600mm |
| 公稱壓力 |
PN1.0、1.6、2.5MPa |
| 法蘭標準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 |
法蘭式、對夾式、焊接式 |
| 閥蓋形式 |
一體式 |
| 壓蓋型式 |
壓蓋壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
2、閥內件
| 閥板形式 |
垂直板式(蝶形) |
| 流量特性 |
近似等百分比 |
2、執行機構
| 執行器型號 |
GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器 |
| 供氣壓力 |
400～700KPa |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 |
-30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
三、氣動調節蝶閥 主要性能指標
| 回差 |
帶定位器：小于全行程的2% |
| 基本誤差 |
帶定位器：小于全行程的±2% |
| 泄露量l/h |
符合ANSI B16.104 IV級標準 |
| 可調范圍R |
50：1 |
四、氣動調節蝶閥 零件材料
| 零件名稱 |
材料名稱 |
| 閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
| 密封圈 |
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
| 閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 |
聚四氟乙烯、柔性石墨 |

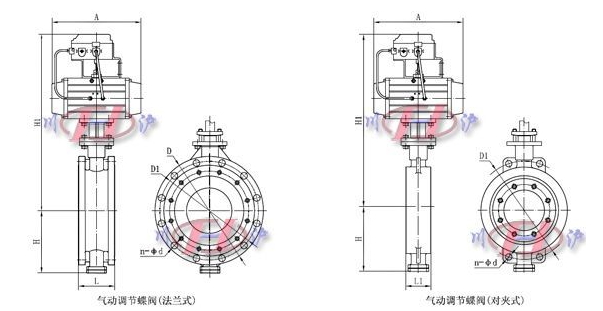

五、氣動調節蝶閥 外形尺寸圖
六、氣動調節蝶閥 外形連接尺寸
| 公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
| L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
| H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
| n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
| H1 |
根據所配執行機構而定 |
| A、A1 |
根據閥門所需力矩而定，配置執行器型號不同，外形尺寸也不相同 |
| D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
