一、氣動薄膜調節蝶閥 產品概述

上海川滬閥門有限公司研發、生產的氣動薄膜調節蝶閥，是由氣動薄膜執行機構和低負載蝶閥組成。氣動薄膜調節蝶閥可外配氣動閥門定位器，輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉閥，操作極其簡單。氣動薄膜調節蝶閥閥體采用金屬但偏心結構或鋼板焊接結構，按閥體結構分為開放型和后座型兩種型式。開放型為無閥座結構，因此泄漏量大，后座型是在開放型結構的基礎上增加了閥座，因而其泄漏量較開放型有較大改善。氣動薄膜調節蝶閥主要適用于對低壓介質的流量、壓力控制。該氣動蝶閥具有結構簡單、操作方便、重量輕等特點。
氣動軟密封蝶閥
氣動薄膜調節蝶閥

二、氣動薄膜調節蝶閥 主要技術參數

1、閥體

閥體形式 直通鑄造蝶閥
公稱通徑 DN50～1000mm
公稱壓力 PN1.0、1.6 MPa
法蘭標準 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式 法蘭式、對夾式
閥蓋形式 一體式
壓蓋型式 壓蓋壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

2、閥內件

閥板形式 垂直板式(蝶形)
流量特性 調節型(近似等百分比)、開關型(線性)

2、執行機構

執行器型號 GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器
供氣壓力 400～700KPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

三、氣動薄膜調節蝶閥主要性能指標

公稱通徑 DN（mm） 50～1000
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用介質 空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式 氣動傳動

四、氣動薄膜調節蝶閥零件材料

零件名稱 主要材料
閥體 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨O

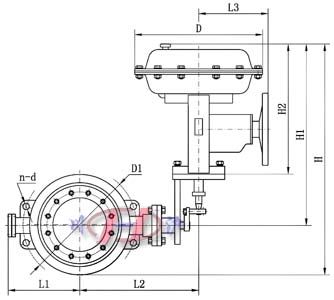

五、氣動薄膜調節蝶閥 外形尺寸圖

氣動軟密封蝶閥外形尺寸圖
氣動軟密封蝶閥外形尺寸圖

六、氣動薄膜調節蝶閥外形連接尺寸

公稱通徑 D1 L1 L2 n-d H H1 H2 D L3 法蘭端面距
50 110 92 200 4-14 637 582 382 280 278 60
80 150 92 200 4-18 644 582 382 280 278
100 175 102 210 654 280 278
125 200 117 234 8-18 723 636 436 325 278
150 225 130 247 736 325 278
200 280 172 287 763 325 278 70
250 335 197 327 12-18 1008 853 615 410 376
300 395 227 351 12-23 1034 410 376 80
350 445 252 376 1059 410 376
400 495 296 432 16-23 1238 1007 720 495 376 100
450 550 321 459 1266 495 376
500 600 346 484 1291 495 376
600 705 480 565 20-25 1486 1109 796 180 150
700 810 530 615 24-25 1539 180
800 920 595 675 24-30 1596 180 200
900 1020 685 770 24-30 1661 1124 180
1000 1120 735 810 28-30 1711 1124 180 200

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
