產品信息

氣動對夾蝶閥

一、氣動對夾蝶閥 產品概述

上海川滬閥門有限公司生產的氣動對夾蝶閥D673H\D671X氣動對夾蝶閥是管線優先選用的常規蝶閥，通常分為氣動對夾軟密封蝶閥和氣動硬密封對夾蝶閥，氣動對夾蝶閥具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動對夾蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體可選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到佳效果。 氣動對夾軟密封蝶閥適用于溫度≤120℃或≤150℃。氣動硬密封對夾蝶閥適用于溫度≥200℃或≤450℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。
氣動對夾蝶閥
氣動對夾蝶閥

二、氣動對夾蝶閥 主要技術參數

1、閥體

閥體形式 直通鑄造蝶閥
公稱通徑 DN50～1000mm
公稱壓力 PN1.0、1.6、2.5MPa
法蘭標準 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式 對夾式
閥蓋形式 一體式
壓蓋型式 壓蓋壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

2、閥內件

閥板形式 垂直板式(蝶形)
流量特性 調節型(近似等百分比)、開關型(線性)

2、執行機構

執行器型號 GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器
供氣壓力 400～700KPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

三、氣動對夾蝶閥 主要性能指標

公稱通徑DN(mm) DN50～1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
試驗壓力 強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5～0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

四、氣動對夾蝶閥 零件材料

零件名稱 材料名稱
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 聚四氟乙烯、柔性石墨

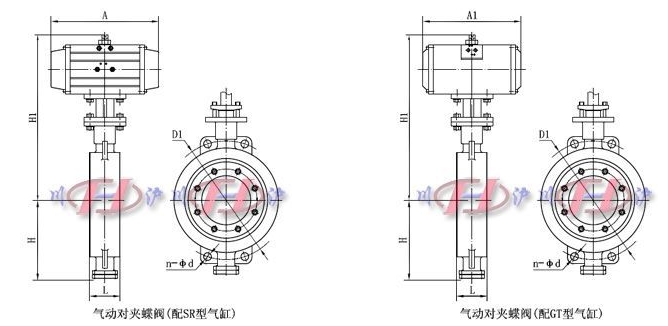

五、氣動對夾蝶閥 外形尺寸圖

氣動對夾蝶閥外形尺寸圖
氣動對夾蝶閥外形尺寸圖

六、氣動對夾蝶閥 外形連接尺寸

公稱通徑 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 43 46 49 56 64 70 71 76 83 92 102 113 127 154 165 190 203 216
H 112 115 120 140 170 180 210 240 290 320 350 380 410 470 550 640 710 770
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
H1 根據所配執行機構而定
A、A1 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
