一、氣動塑料蝶閥 產品概述
上海川滬閥門有限公司生產的氣動塑料蝶閥SD671S具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90度往復回轉，驅動力矩小等特點。氣動塑料蝶閥主要用于截?cái)唷⒔油?、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。氣動塑料蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過氣動塑料蝶閥所產生的壓力降很小，故具有較好的流量控制特性。氣動塑料蝶閥、upvc氣動蝶閥耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。氣動塑料蝶閥其要特點如下：
1、外型結構緊湊美觀。
2、本體重量輕容易安裝。
3、耐腐蝕性強，應用范圍廣。
4、材質衛生無毒。
5、耐磨損、容易拆卸，維護簡單易行。 |
|
氣動塑料蝶閥 |
二、氣動塑料蝶閥 主要技術參數
1、閥體
| 閥體形式 |
直通式閥體 |
| 公稱通徑 |
DN50～300mm |
| 公稱壓力 |
PN1.0、1.6MPa |
| 連接形式 |
法蘭式 \ 對夾式 |
| 密封材質 |
FPM、EPDM、NBR |
| 適用溫度 |
0～+60℃ |
| 閥體材質 |
UPVC、CPVC、PP |
| 閥芯材質 |
UPVC、CPVC、PP、PTFE |
| 適用介質 |
PVC兼容的食品工業化學溶劑 |
2、閥內件
2、執行機構
| 執行器型號 |
GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器 |
| 供氣壓力 |
400～700KPa |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 |
-30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
三、氣動塑料蝶閥 主要性能指標
| 公稱通徑DN |
50～300(mm) |
| 公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
| 氣密封試驗 |
0.6 |
0.6 |
0.6 |
四、氣動塑料蝶閥 零件材料
| 零件名稱 |
材料名稱 |
| 閥體 |
UPVC、PPR、PVDF |
| 蝶板 |
UPVC、PPR、PVDF |
| 閥座 |
EPDM、FPM |
| 閥桿 |
2Cr13、45# |
| "O"型圈 |
EPDM、FPM |

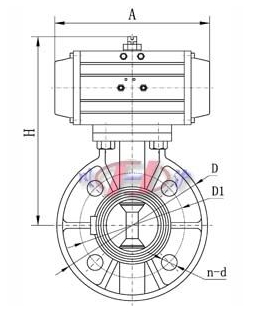

五、氣動塑料蝶閥 外形尺寸圖
六、氣動塑料蝶閥 外形連接尺寸
| 通徑 |
英寸″ |
尺寸 |
| 長度 |
D |
D1-ANSI |
D1-JIS |
D1-DIN |
H |
N-d-ANSI |
N-d-JSI |
N-d-DIN |
| 50 |
2 |
43 |
56.5 |
120.39 |
120 |
125 |
103 |
4-19 |
4-19 |
4-18 |
| 65 |
2 1/2 |
47.5 |
70 |
139.44 |
140 |
145 |
113 |
4-19 |
4-19 |
4-18 |
| 80 |
3 |
47.5 |
79 |
152.4 |
150 |
160 |
115 |
4-19 |
4-19 |
4-18 |
| 100 |
4 |
57.2 |
103 |
190.5 |
175 |
180 |
135 |
8-19 |
8-19 |
8-18 |
| 125 |
5 |
66 |
130 |
216 |
210 |
210 |
165 |
8-22 |
8-23 |
8-18 |
| 150 |
6 |
74 |
151 |
241.55 |
240 |
240 |
177 |
8-22 |
8-23 |
8-23 |
| 200 |
8 |
87.5 |
200 |
298.5 |
290 |
295 |
210 |
8-22 |
8-23 |
8-23 |
| 250 |
10 |
110 |
255 |
362 |
355 |
350 |
240 |
12-25 |
12-25 |
12-23 |
| 300 |
12 |
129 |
311 |
432 |
400 |
400 |
297 |
12-25 |
12-25 |
12-23 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
