產品信息

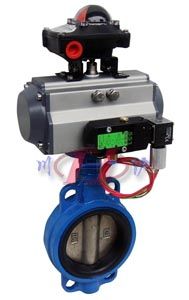

氣動快速切斷蝶閥

一、氣動快速切斷蝶閥 產品概述

上海川滬閥門有限公司生產的氣動快速切斷蝶閥是采用三偏心金屬硬密封結構或者橡膠軟密封結構的蝶閥與高性能氣動活塞式執行器組成。氣動快速切斷蝶閥適用于兩位開關、切斷的場合，也稱為氣動開關蝶閥。氣動快速切斷蝶閥外配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動快速開關蝶閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。氣動快速切斷蝶閥適用于冶金行業的高爐煤氣切斷、化工行業的介質快速切斷、水處理行業反滲透過程快速切斷等等，常溫介質用軟密封，高溫介質用金屬密封，配以快速排氣閥，可以實現1-3秒鐘的快速切斷功能。
氣動快速切斷蝶閥
氣動快速切斷蝶閥

二、氣動快速切斷蝶閥 主要技術參數

公稱通徑 mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
公稱壓力 MPa 0.6、1.0、1.6、2.5
連接方式 法蘭式、對夾式
動作范圍 0～90°
密封形式 金屬密封、四氟密封、橡膠密封
執行器型號 GT、AT、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

三、氣動快速切斷蝶閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

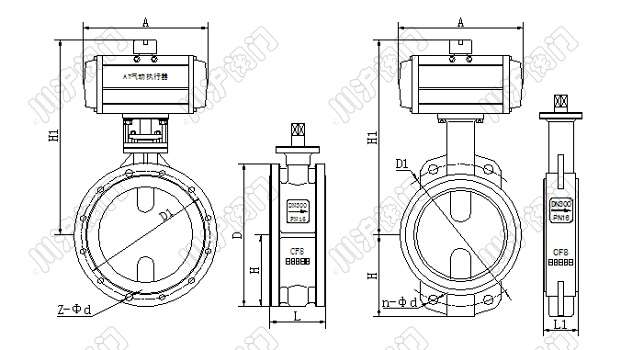

四、氣動快速切斷蝶閥 外形尺寸圖

氣動快速切斷蝶閥
氣動快速切斷蝶閥

五、氣動快速切斷蝶閥 外形連接尺寸

公稱通徑 結構長度 外形尺寸(參考值) 連接尺寸(標準值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L L1 H H1 A D D1 n-d D D1 n-d D D1 n-d
50 2 108 43 63 315 180 140 110 4-14 165 125 4-18 165 125 4-18
65 21/2 112 46 70 330 180 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 46 83 390 245 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 52 105 431 240 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 56 115 455 240 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 56 137 626 350 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 60 164 720 350 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 68 206 800 550 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 78 230 860 600 440 395 12-22 445 400 12-22 460 410 12-26
350 14 190 78 248 883 600 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 102 289 972 600 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 114 320 1043 750 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 127 343 1098 750 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 154 413 1236 750 755 705 20-26 780 725 20-30 840 770 20-36
700 28 430 165 478 1431 750 860 810 24-26 895 840 24-30 910 840 24-36
800 32 470 190 525 1488 750 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 510 203 620 1615 1250 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 550 216 725 1765 1500 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 48 630 254 780 1976 1500 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48



注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
