產品信息

GI手動高真空蝶閥

一、GI手動高真空蝶閥 產品概述

上海川滬閥門有限公司專業(yè)生產的GI型手動真空蝶閥廣泛應用于工業(yè)過程控制中需要抽真空的場合，這種真空蝶閥良好的密封性能決定了它可以在非常高的真空狀態(tài)下都能靈活地啟閉，并且保證系統(tǒng)的真空度。真空蝶閥的材質分為碳鋼和不銹鋼。一般都是對夾式連接。

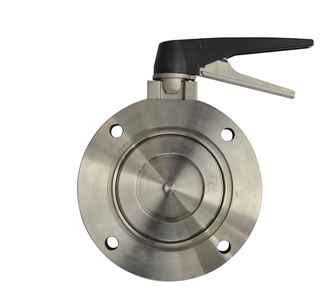

二、GI手動高真空蝶閥 產品型號和圖片

GI手動高真空蝶閥 產品型號和圖片
GI手動高真空蝶閥

三、GI手動高真空蝶閥 技術參數

          適用范圍 105～1.3×10-4Pa
閥門漏率 ≤1.3×10-4Pa.L/S.
適用溫度 -25～ 80℃（丁腈橡膠）
　 -30～ 150℃（氟橡膠）
安裝方向 任意

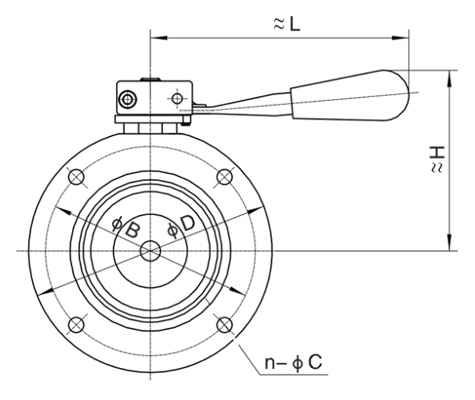

四、GI手動高真空蝶閥 外形尺寸圖

GI手動高真空蝶閥 外形尺寸圖
GI手動高真空蝶閥 外形尺寸圖

五、GI手動高真空蝶閥 外形連接尺寸

Model
型號 		DN D Do D1 B H B1 L n-φc
GI-32 32 78 64 36 22 32 36 115 4-φ7
GI-40 40 85 70 44 22 40 36 115 4-φ7
GI-50 50 110 90 55 22 50 36 115 4-φ9
GI-65 65 125 105 70 26 130 38 135 4-φ9
GI-80 80 145 125 85 30 140 38 135 4-φ9
GI-100 100 170 145 105 30 153 38 135 4-φ12
GI-150 150 220 195 156 35 179 40 165 8-φ12
GI-200 200 275 250 208 40 208 40 185 8-φ12
GI-250 250 330 300 258 45 234 45 300 8-φ14
GI-300 300 380 350 308 55 300 55 350 8-φ14
GI-400 400 500 465 408 60 340 60 500 8-φ18
