手動三偏心蝶閥

一、手動三偏心蝶閥 產品概述

上海川滬閥門有限公司生產的手動三偏心蝶閥，三偏心彈性金屬硬密封蝶閥采用三偏心(三維偏心)斜錐面密封，利用蝶板擺動接觸密封、密封啟閉無摩擦，關閉時具有越關越緊，密封性能越可靠，開啟確定密封面完全脫離接觸，確保密封 面不損傷。本蝶閥特殊的幾何結構，排除了其它類型蝶閥不能很好密封的缺點，保證了密封面完好的密封。本蝶閥密封面選擇具有耐腐蝕、耐高溫、使用壽命長的材 料制作而成。克服了高溫使用時熱膨脹閥門易泄漏的缺點。本蝶閥具有雙向密封功能，安裝中不受介質流向的限制(只需控制單向介質，應優先采用有利子密封的方 向安裝)，也不受空間位置的影響，可在任何方向安裝。閥桿采用不銹鋼，經過調質處理，有良好的綜合力 學性能和抗腐蝕性，抗擦傷性。

二、手動三偏心蝶閥 產品型號和圖片

手動三偏心蝶閥 產品型號和圖片
手動三偏心蝶閥 D373H

三、手動三偏心蝶閥 主要技術參數

型號 D373H-10C~40
D373Y-10C~40 		D373H-10P~40
D373Y-10P~40
工作壓力（MPa） 1.0~4.0
適用溫度（℃） ≤300
適用介質 水、油品、蒸汽等
材料 閥體、蝶板 鑄鋼 奧氏體不銹鋼
閥桿 40Cr 奧氏體不銹鋼
密封面配對材料 不銹鋼/不銹鋼 不銹鋼/司太立
填料 柔性石墨 聚四氟乙烯

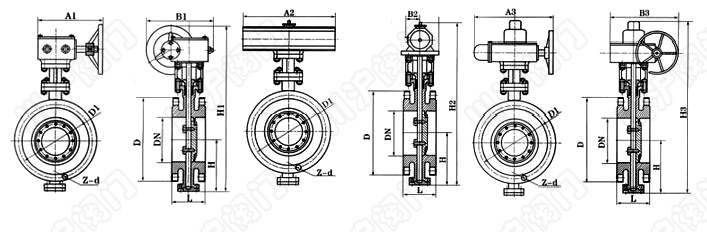

四、手動三偏心蝶閥 外形尺寸圖

手動三偏心蝶閥 外形尺寸圖
手動三偏心蝶閥 外形尺寸圖

五、手動三偏心蝶閥 外形連接尺寸

三偏心多層次金屬硬密封蝶閥外形尺寸
公稱通徑 結構長度
（標準值）		 外形尺寸（參考值 ） 連接尺寸（標準值）
L H D373H D673H D973H PN4.0MPa
mm inch 短 長 H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d
50 2 108 150 112 350 180 200 　 　 　 530 250 255 165 125 4-18
65 2 1/2 112 170 115 370 180 200 625 355 92 550 250 255 185 145 8-18
80 3 114 180 120 380 180 200 625 355 92 565 250 255 200 160 8-18
100 4 127 190 138 420 180 200 645 355 92 600 250 255 235 190 8-22
125 5 140 200 164 460 180 200 675 550 138 640 250 255 270 220 8-26
150 6 140 210 175 555 270 280 715 550 138 705 300 315 300 250 8-26
200 8 152 230 208 605 270 280 800 550 138 775 300 315 375 320 12-30
250 10 165 250 243 680 270 280 850 550 138 945 300 315 450 385 12-33
300 12 178 270 283 800 380 420 925 450 220 1070 300 315 515 450 16-33
350 14 190 290 310 830 380 420 1035 450 220 1140 300 315 580 510 16-36
400 6 216 310 350 915 450 470 1070 650 280 1210 300 315 660 585 16-39
450 8 222 330 380 960 480 490 1190 650 280 1335 575 714 685 610 20-39
500 20 229 350 410 1020 480 490 　 　 　 1415 575 714 755 670 20-42

六、手動三偏心蝶閥 安裝注意事項

蝶閥結構簡單、體積小、重量輕，其組成部分也比較少，就關鍵的幾個零部件就能構成了蝶閥，開啟的時候也非常方便，只需要把開關選擇到九十度即可，蝶閥對流體的控制非常好，可以隨時增加流量或者減少流量，閥門在運輸任何流體的時候都有一定的阻力，而蝶閥的阻力主要來自于其自身，比如蝶閥體的厚度，如果想減少對流體的阻力只需要降低其厚度即可。
彈性密封則具有受溫度限制的缺陷。
蝶閥的運用范圍也比較廣，如果用來控制流量的話就需要選擇不同的類型和閥體的大小了，因為蝶閥在設計的時候本身就比較適合一些口徑比較大的閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
