XD371消防信號蝶閥
川滬首頁 >> 蝶閥 >> XD371消防信號蝶閥
一、XD371消防信號蝶閥 產品概述
|
上海川滬閥門有限公司專業生產的XD371消防信號蝶閥其設計采用對夾信號蝶閥，軸端設置凸輪機構與開關信號接觸，能有效提供閥門開啟與關閉的信號，并能輸出連接聲光設施、提供聲與光的信號，一般用于為消防設施配套所用。 |

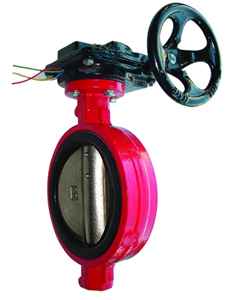

二、XD371消防信號蝶閥 產品型號和圖片
 |
XD371消防信號蝶閥 |
三、XD371消防信號蝶閥 采用標準
- 設計標準:GB/T12238-1989
- 法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
- 結構長度 :GB/T12221-1989
- 壓力試驗:GB/T13927-1992
四、XD371消防信號蝶閥 技術參數
| 公稱通徑 | DN（mm） | 50～200 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 適用介質 | 水、海水、油品等 | |||
| 適用溫度 | ≤125℃ | |||

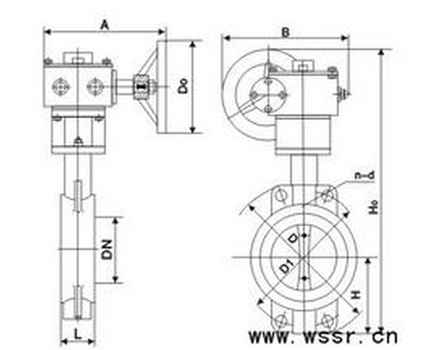

五、XD371消防信號蝶閥 外形尺寸圖
 |
XD371消防信號蝶閥 外形尺寸圖 |
六、XD371消防信號蝶閥 外形連接尺寸
| 公稱通徑 | 結構長度 (標準值) |
外形尺寸 (參考值) |
連接尺寸（標準值) | 參考重量 |
|||||||
| 1.6MPa | |||||||||||
| 毫米 | 英寸 | L | H | H0 | A | B | D0 | D | D1 | n-d | |
| 50 | 2 | 43 | 102 | 362 | 200 | 200 | 160 | 165 | 125 | 4-14 | 15 |
| 65 | 21/2 | 46 | 112 | 382 | 200 | 200 | 160 | 185 | 145 | 4-14 | 17 |
| 80 | 3 | 49 | 120 | 400 | 200 | 200 | 160 | 200 | 160 | 8-18 | 19.5 |
| 100 | 4 | 56 | 137 | 434 | 200 | 200 | 160 | 220 | 180 | 8-18 | 23 |
| 125 | 5 | 64 | 162 | 480 | 200 | 200 | 160 | 250 | 210 | 8-18 | 28 |
| 150 | 6 | 70 | 174 | 550 | 280 | 280 | 240 | 285 | 240 | 8-22 | 48 |
| 200 | 8 | 71 | 207 | 615 | 280 | 280 | 240 | 340 | 295 | 12-22 | 53 |
| 250 | 10 | 76 | 242 | 694 | 280 | 280 | 240 | 405 | 355 | 12-26 | 94 |
| 300 | 12 | 83 | 284 | 829 | 420 | 520 | 350 | 460 | 410 | 12-26 | 124 |
|
|
