BJ45直流式夾套保溫截止閥

一、BJ45直流式夾套保溫截止閥 產品概述

上海川滬閥門有限公司專業生產的Y型保溫截止閥，適用于易結晶流體，由于外面加了一層保溫夾套，保溫層一般通入蒸汽或者導熱油，可以有效保證閥門內部的流體不會結晶。而Y型的結構，可以大限度降低閥芯對流體的阻力，保證介質流量不會因為保溫截止閥而損耗。保溫截止閥的設計制造標準如下：

1、設計制造按GB12234-89 GB12234-89
2、結構長度按GB12221-89 GB12221-89
3、法蘭尺寸按JB/T79-94 JB/779-94
4、閥門檢查和試驗按GB13927

二、BJ45直流式夾套保溫截止閥 產品型號和圖片

BJ45直流式夾套保溫截止閥 產品型號和圖片
BJ45直流式夾套保溫截止閥

三、BJ45直流式夾套保溫截止閥 技術規范

零件名稱LTEM ZG1CR18NI9TI系列 ZGOOCR18NI10系列 ZG1Cr18Ni12MO2Ti系列 ZGOOCR17NI14MO2系列
閥體/閥蓋世BODY/CAP ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2
閘板WEDGE ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2
閥桿STEM 1CR18NI9TI 00cr18ni10 1CR18NI12MOTI OOCR17NI14MO?
填料PACKING PTFE紡織 PTFE紡織 PTFE紡織 PTFE紡織
墊片GASKET 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE
壓蓋GLAND FLANGE ZG1CR18NI9TI ZG00CR18ni10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2
填料壓環
STUFFING RING 		1CR18NI9TI 00CR18NI10 1Cr18NI12MOTI OOCR17NI14MO??
螺栓BOLT 1cr17ni2 1CR17NI2 1Cr17NI2 1Cr17Ni2
螺母NUT 1cr18ni9ti 1CR18NI9TI 1Cr18NI9ti 1Cr18NI9ti

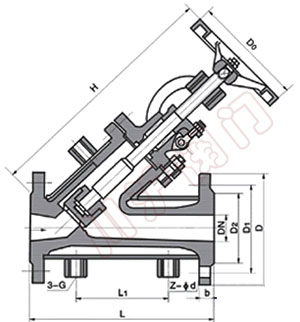

四、BJ45直流式夾套保溫截止閥 外形尺寸圖

BJ45直流式夾套保溫截止閥
BJ45直流式夾套保溫截止閥 外形尺寸圖

五、BJ45直流式夾套保溫截止閥 外形連接尺寸

公稱通徑 尺寸
L D D1 D2 b 3-G Z-d H D0
BJ45W
15 130 105 75 55 14 3/8 4-14 175 180
20 150 115 85 68 14 3/8 4-14 185 180
25 160 135 100 78 16 3/8 4-18 210 200
32 180 145 110 85 16 3/8 4-18 350 200
40 200 160 125 100 16 3/8 4-18 360 200
50 250 180 145 120 18 1/2 4-18 380 240
65 265 195 160 135 20 1/2 8-18 440 240
80 280 215 180 155 20 1/2 8-18 510 280
100 300 245 210 185 22 1/2 8-18 620 320
125 325 280 240 210 24 1/2 8-23 680 360
150 350 335 295 265 26 1/2 12-23 818 360
200 400 405 355 320 30 1/2 12-25 1200 400
250 450 460 410 375 30 1/2 12-25 1450 450
300 500 520 470 435 34 1/2 16-25 1600 500
