國標波紋管截止閥

一、國標波紋管截止閥 產品概述

上海川滬閥門有限公司專業生產的國標波紋管截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質，跟國外同類產品相比，具有以下幾種優點：

1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

二、國標波紋管截止閥 產品型號和圖片

國標波紋管截止閥 產品型號和圖片
國標波紋管截止閥

三、國標波紋管截止閥 j技術規范

結構形式 BB-BG-OS Y
驅動方式 手動
電動
設計標準 GB12235
結構長度 GB12221
連接法蘭 GB9113、JB/T79、HG20596
試驗和檢驗 JB/T 9092、GB/T13927



四、國標波紋管截止閥 主要零件材料

序號 名稱 材質
1 閥體 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2 閥瓣 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3 軸銷 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4 閥桿 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5 波紋管組件 1Cr18Ni9Ti、304、316、304L、316L
6 墊片 柔性石墨+不銹鋼、PTFE
7 閥蓋 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8 雙頭螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料壓蓋 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12 閥桿螺母 銅合金
13 手輪 WCB、QT400-18

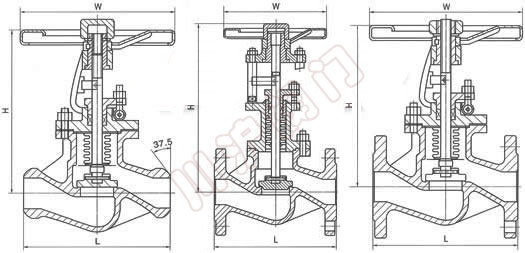

五、國標波紋管截止閥 外形尺寸圖

國標波紋管截止閥外形尺寸圖"
國標波紋管截止閥 外形尺寸圖

五、國標波紋管截止閥 外形連接尺寸

公稱通徑 主要外形尺寸和連接尺寸
L D D1 D2 b f Z-d H D0
WJ41H-16C WJ41W-16P
15 130 95 65 47 14 2 4-13.5 202 120
20 150 105 75 58 14 2 4-13.5 231 140
25 160 115 85 68 14 2 4-13.5 231 140
32 180 140 100 78 16 2 4-17.5 286 160
40 200 150 110 88 16 3 4-17.5 317 200
50 230 165 125 102 16 3 4-17.5 317 200
65 290 185 145 122 18 3 8-17.5 331 240
80 310 200 160 123 20 3 8-17.5 402 240
100 350 220 180 158 20 3 8-17.5 416 320
125 400 250 210 184 22 33 8-17.5 467 360
150 480 285 240 212 24 3 8-22 525 360
200 600 340 295 268 26 3 12-22 611 500
