BQ41夾套保溫球閥
川滬首頁 >> 球閥 >> BQ41夾套保溫球閥
一、BQ41夾套保溫球閥 產品概述
|
上海川滬閥門有限公司專業(yè)生產的BQ41保溫球閥具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統(tǒng)中，以輸送常 溫下會凝固的高粘度介質。由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 |

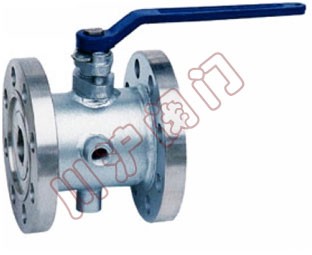

二、BQ41夾套保溫球閥 產品型號和圖片
 |
BQ41夾套保溫球閥 |
三、BQ41夾套保溫球閥 性能規(guī)范
| 設計標準 | ASME B 16.34 GB/T 12224 |
| 結構長度 | ASME B 16.10 GB/T 12221 |
| 連接法蘭 | ASME B 16.5 JB/T 79 |
| 驅動方式 | 手動、電動、氣動 |
| 試驗和檢驗 | JB/T9092 API 598 |
| 適用介質 | 重油、膠類等易凝固介質 |
四、BQ41夾套保溫球閥 主要零件材料
| 序號 | 零件名稱 | 材 質 | |
| GB | ASTM | ||
| 1 | 夾套 | 25 | A105 |
| 2 | 閥座 | WCB | A216-WCB |
| 3 | 閥體 | 25 | A105 |
| 4 | 密封圈 | PTFE、對位聚苯 | |
| 5 | 球體 | 304 | 304 |
| 6 | 閥桿 | 1Cr13 | A247-410 |
| 7 | 填料 | 柔性石墨 | |
| 8 | 填料壓蓋 | WCB | A216-WCB |

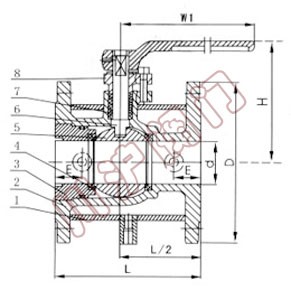

五、BQ41夾套保溫球閥 外形尺寸圖
 |
BQ41夾套保溫球閥 外形尺寸圖 |
五、BQ41夾套保溫球閥 外形連接尺寸
| 公稱通徑 (DN) | L | D | E | H | W | 管螺紋 Pipe thread |
||
| (mm) | (in) | (mm) | (in) | P | ||||
| 20 | 3/4″ | 117 | 40 | 11/2″ | 58.5 | 101 | 170 | G3/4″ |
| 25 | 1″ | 127 | 50 | 2″ | 62.5 | 106 | 170 | G3/4″ |
| 40 | 11/2″ | 165 | 65 | 21/2″ | 63.5 | 125 | 250 | G3/4″ |
| 50 | 2″ | 178 | 80 | 3″ | 68 | 135 | 250 | G3/4″ |
| 80 | 3″ | 229 | 150 | 6″ | 82 | 193 | 350 | G3/4″ |
| 100 | 4″ | 254 | 200 | 8″ | 83 | 265 | 420 | G3/4″ |
| 150 | 6″ | 292 | 250 | 10″ | 95 | 355 | 1000 | G3/4″ |
| 200 | 8″ | 330 | 300 | 12″ | 100 | 410 | 1300 | G3/4″ |
|
|
