一、不銹鋼低溫閘閥 產品概述
|
上海川滬閥門有限公司生產的不銹鋼低溫閘閥DZ41H/Y/F低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。 |
二、不銹鋼低溫閘閥 產品型號和圖片
 |

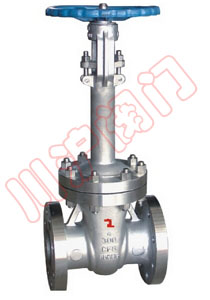

不銹鋼低溫閘閥 DZ41H |
三、不銹鋼低溫閘閥 主要技術參數
| 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
|---|---|---|---|---|
| JB/T7749 | GB12221 | JB79 | Gb9131 | JB/T9092 |
四、不銹鋼低溫閘閥 壓力試驗
| 公稱壓力PN | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
|---|---|---|---|---|---|
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
| 水密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
| 上密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
| 氣密封試驗 | 0.4-0.7 | ||||
五、不銹鋼低溫閘閥 外形連接尺寸
| 型號 | 溫度 | -46℃ | -101℃ | -196℃ | |
|---|---|---|---|---|---|
| 規格 | 尺寸 | ||||
| inch | DN | 頸部長度H | |||
DZ40H/W/Y- 150LB/300LB/600LB3900LB |
1/2” |
15 |
90 |
110 |
130 |
3/4” |
20 |
100 |
110 |
140 |
|
1” |
25 |
100 |
120 |
150 |
|
1 1/4” |
32 |
110 |
130 |
160 |
|
1 1/2” |
40 |
110 |
130 |
160 |
|
2” |
50 |
110 |
130 |
170 |
|
2 1/2” |
65 |
110 |
130 |
170 |
|
3” |
80 |
120 |
150 |
190 |
|
4” |
100 |
130 |
160 |
200 |
|
5” |
125 |
130 |
160 |
200 |
|
6” |
150 |
140 |
170 |
220 |
|
8” |
200 |
140 |
170 |
220 |
|
10” |
250 |
150 |
180 |
240 |
|
12” |
300 |
150 |
180 |
240 |
|
14” |
350 |
160 |
190 |
250 |
|
16” |
400 |
160 |
190 |
250 |
|
18” |
450 |
160 |
190 |
250 |
|
20” |
500 |
170 |
200 |
260 |
|
24” |
600 |
170 |
200 |
260 |
|
六、不銹鋼低溫閘閥 安裝注意事項
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
