Z15W鑄鐵內螺紋閘閥
川滬首頁 >> 閘閥 >> Z15W鑄鐵內螺紋閘閥
一、Z15W鑄鐵內螺紋閘閥 產品概述
|
上海川滬閥門有限公司生產的Z15W鑄鐵內螺紋閘閥，性能優越，加工工藝先進，是更新一代的內螺紋閘閥，主要用于城市給排水系統。材質主要有灰鑄鐵和球墨鑄鐵等，螺紋有公制G螺紋和英制NPT螺紋。 |

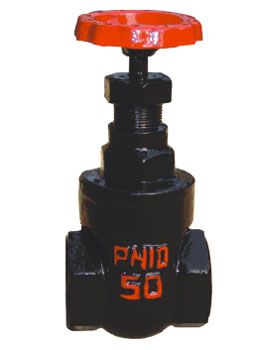

二、Z15W鑄鐵內螺紋閘閥 產品型號和圖片
 |
Z15W鑄鐵內螺紋閘閥 |
三、Z15W鑄鐵內螺紋閘閥 主要零件材料
| 閥體閥蓋 > | 灰鑄鐵 > |
| 閥桿 > | 碳鋼 > |
| 閘板密封圈 > | 銅 > |
| 填料 > | 油浸石棉盤根 > |

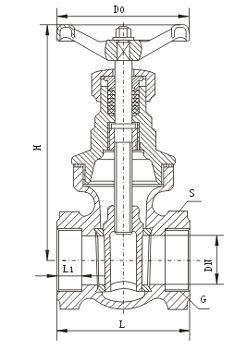

四、Z15W鑄鐵內螺紋閘閥 外形尺寸圖
 |
Z15W鑄鐵內螺紋閘閥外形尺寸圖 |
五、Z15W鑄鐵內螺紋閘閥 外形連接尺寸
| 口徑 DN(mm) | 管螺紋 G(") | 尺寸 dimensions(mm) | ||||
| L | L1 | S | H | Do | ||
| 15 | 1/2 | 65 | 12 | 27 | 105 | 65 |
| 20 | 3/4 | 70 | 14 | 34 | 120 | 65 |
| 25 | 1 | 80 | 15 | 42 | 150 | 80 |
| 32 | 11/4 | 85 | 16 | 55 | 155 | 80 |
| 40 | 11/2 | 95 | 20 | 60 | 170 | 100 |
| 50 | 2 | 110 | 22 | 80 | 210 | 100 |
| 65 | 21/2 | 120 | 25 | 95 | 240 | 135 |
| 80 | 3 | 145 | 30 | 105 | 275 | 140 |
| 100 | 4 | 155 | 30 | 135 | 300 | 160 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
