一、高壓法蘭閘閥 產品概述
上海川滬閥門有限公司生產的高壓法蘭閘閥 Z41Y 手動、法蘭連接、明桿楔式彈性閘板,閥座密封面材料為不銹鋼、硬質合金,工作壓力 10.0~16.0MPa,閥體材料為碳素鋼(Z40H-100~160 Z40Y-100~160)、鉻鉬鋼(Z40Y-100I~160I)、不銹鋼(Z40W-100P~160P)的閘閥。
|
二、高壓法蘭閘閥 產品型號和圖片
三、高壓法蘭閘閥 主要技術參數
設計與制造 |
GB/T12234 |
連接端尺寸 |
結構長度 |
GB/T12221 |
法蘭尺寸 |
JB79 |
檢驗與試驗 |
JB/T9092 |
材 料 |
碳鋼 |
GB/T12229 |
不銹鋼 |
GB/T12230 |
標 志 |
GB/T12220 |
供 貨 |
JB/T7928 |

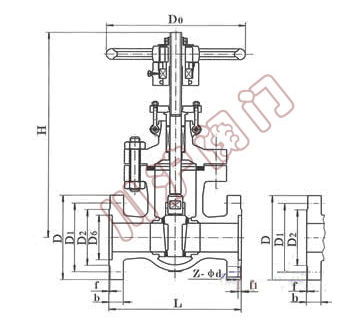

四、高壓法蘭閘閥 外形尺寸圖
五、高壓法蘭閘閥 外形連接尺寸
Z41H、Z41Y、Z41W(PN16)不銹鋼閘閥外形及結構尺寸
DN |
L |
D |
D1 |
D2 |
b |
f |
z×ød |
H |
D0 |
重量 / kg |
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4×ø14 |
175 |
200 |
4 |
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4×ø14 |
180 |
200 |
5 |
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4×ø14 |
210 |
200 |
6 |
32 |
180 |
135 |
100 |
78 |
16 |
2 |
4×ø18 |
210 |
200 |
7 |
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4×ø18 |
350 |
200 |
19 |
50 |
250 |
160 |
125 |
100 |
16 |
3 |
4×ø18 |
358 |
240 |
29 |
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4×ø18 |
375 |
240 |
33 |
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8×ø18 |
433 |
280 |
45 |
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8×ø18 |
502 |
320 |
63 |
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8×ø18 |
612 |
360 |
108 |
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8×ø23 |
676 |
360 |
134 |
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12×ø23 |
820 |
400 |
192 |
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12×ø25 |
969 |
450 |
273 |
300 |
500 |
460 |
410 |
375 |
30 |
4 |
12×ø25 |
1142 |
560 |
379 |
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16×ø25 |
1280 |
640 |
590 |
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16×ø30 |
1452 |
640 |
850 |
450 |
650 |
640 |
585 |
545 |
40 |
4 |
20×ø30 |
1541 |
720 |
907 |
500 |
700 |
705 |
650 |
608 |
44 |
4 |
20×ø34 |
1676 |
720 |
958 |
600 |
800 |
840 |
770 |
718 |
48 |
5 |
20×ø41 |
1874 |
800 |
1112 |
Z41H、Z41Y、Z41W(PN25)不銹鋼閘閥外形及結構尺寸
DN |
L |
D |
D1 |
D2 |
b |
f |
z×ød |
H |
D0 |
重量 / kg |
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4×ø14 |
175 |
200 |
4 |
20 |
150 |
105 |
75 |
55 |
16 |
2 |
4×ø14 |
180 |
200 |
5 |
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4×ø14 |
210 |
220 |
6 |
32 |
180 |
135 |
100 |
78 |
18 |
2 |
4×ø18 |
210 |
220 |
7 |
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4×ø18 |
350 |
220 |
18 |
50 |
250 |
160 |
125 |
100 |
20 |
3 |
4×ø18 |
358 |
250 |
25 |
65 |
265 |
180 |
145 |
120 |
22 |
3 |
8×ø18 |
373 |
280 |
35 |
80 |
280 |
195 |
160 |
135 |
22 |
3 |
8×ø18 |
435 |
300 |
50 |
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8×ø23 |
500 |
350 |
65 |
125 |
325 |
270 |
220 |
188 |
28 |
3 |
8×ø25 |
614 |
400 |
100 |
150 |
350 |
300 |
250 |
218 |
30 |
3 |
8×ø25 |
674 |
450 |
135 |
200 |
400 |
360 |
310 |
278 |
34 |
3 |
12×ø25 |
818 |
500 |
180 |
250 |
450 |
425 |
370 |
332 |
36 |
3 |
12×ø30 |
969 |
550 |
207 |
300 |
500td>
| 485 |
430 |
390 |
40 |
4 |
16×ø30 |
530 |
560 |
400 |
350 |
550 |
550 |
490 |
448 |
44 |
4 |
16×ø34 |
1280 |
640 |
631 |
400 |
600 |
610 |
550 |
505 |
48 |
4 |
16×ø34 |
1450 |
640 |
900 |
450 |
650 |
660 |
600 |
555 |
50 |
4 |
20×ø34 |
1541 |
720 |
1013 |
500 |
700 |
730 |
660 |
610 |
52 |
4 |
20×ø41 |
1676 |
720 |
1166 |
600 |
800 |
840 |
770 |
718 |
56 |
5 |
20×ø41 |
1874 |
800 |
1258 |
700 |
900 |
955 |
875 |
815 |
60 |
5 |
24×ø48 |
2280 |
850 |
— |
800 |
1000 |
1070 |
990 |
930 |
64 |
5 |
24×ø48 |
2420 |
900 |
— |
Z41H、Z41Y、Z41W(PN40~63)不銹鋼閘閥外形及結構尺寸
DN |
L |
D |
H |
W |
重量 / kg |
50 |
250 |
160 |
685 |
250 |
30 |
175 |
30 |
65 |
280 |
180 |
705 |
250 |
41 |
200 |
300 |
42 |
80 |
310 |
195 |
780 |
250 |
48 |
210 |
350 |
51 |
100 |
350 |
230 |
805 |
300 |
78 |
250 |
400 |
80 |
125 |
400 |
270 |
890 |
350 |
112 |
295 |
400 |
125 |
150 |
450 |
300 |
945 |
350 |
152 |
340 |
1002 |
450 |
175 |
200 |
550 |
375 |
1100 |
400 |
200 |
405 |
1150 |
450 |
220 |
250 |
650 |
445 |
1350 |
450 |
300 |
470 |
500 |
320 |
300 |
750 |
510 |
1445 |
500 |
450 |
530 |
1528 |
650 |
490 |
350 |
850 |
570 |
1665 |
— |
680 |
595 |
1792 |
— |
700 |
400 |
950 |
655 |
1930 |
— |
850 |
670 |
2180 |
— |
920 |
Z41H、Z41Y、Z41W(PN100)不銹鋼閘閥外形及結構尺寸
DN |
L |
D |
H |
W |
重量 / kg |
50 |
250 |
195 |
680 |
300 |
48 |
65 |
280 |
220 |
720 |
300 |
68 |
80 |
310 |
230 |
870 |
350 |
92 |
100 |
350 |
265 |
885 |
400 |
133 |
125 |
400 |
310 |
1020 |
450 |
216 |
150 |
450 |
350 |
1110 |
500 |
275 |
200 |
550 |
430 |
1225 |
500 |
360 |
250 |
650 |
500 |
1257 |
550 |
700 |
Z41H、Z41Y、Z41W(PN160)不銹鋼閘閥外形及結構尺寸
DN |
L |
D |
H |
W |
重量 / kg |
65 |
340 |
245 |
820 |
350 |
110 |
80 |
390 |
260 |
850 |
350 |
145 |
100 |
450 |
300 |
980 |
400 |
192 |
125 |
525 |
355 |
1050 |
450 |
307 |
Z41H、Z41Y、Z41W(PN200)不銹鋼閘閥外形及結構尺寸
DN |
L |
D |
H |
W |
重量 / kg |
50 |
350 |
210 |
712 |
350 |
108 |
65 |
410 |
260 |
765 |
400 |
195 |
80 |
470 |
290 |
835 |
450 |
250 |
100 |
550 |
360 |
950 |
500 |
350 |
125 |
650 |
385 |
1080 |
500 |
540 |
150 |
750 |
440 |
1140 |
600 |
738 |
六、高壓法蘭閘閥 安裝注意事項
1)、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。
2)、安裝在保溫管道上的各類手動閥門,手柄均不得向下。
3)、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB 50243標準要求,以閥瓣密封面無滲漏為合格。
4)、手輪、手柄及傳動機構均不允許作起吊用,嚴禁碰撞。
5)、帶傳動機構的閘閥,按產品使用說明書的規定安裝。
注:表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取新數據。
