Z43W燃?xì)馄桨彘l閥
川滬首頁 >> 閘閥 >> Z43W燃?xì)馄桨彘l閥
一、Z43W燃?xì)馄桨彘l閥 產品概述
|
上海川滬閥門有限公司生產的燃?xì)馄桨彘l閥，閥體采用鑄造結構， 閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。閥門在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。閥門關閉時能自動卸掉內腔高壓，保證使用安全。采用封閉齒輪轉動啟閉指示機構，能長期清晰地反映閥門的啟閉情況。直埋式閥門外表面采用環氧煤瀝青防腐處理，能與管線同壽命。 |
二、Z43W燃?xì)馄桨彘l閥 產品型號和圖片
 |

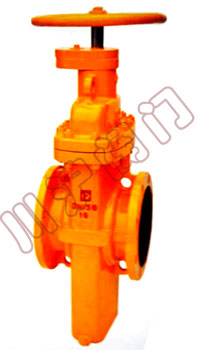

Z43W燃?xì)馄桨彘l閥 |
三、Z43W燃?xì)馄桨彘l閥 產品性能規范
| 壓力等級 | 常溫試驗壓力(MPa) | 適用溫度 | 適用介質 | |||||
| 殼體試驗 | 左密封 | 右密封 | 低壓氣密封 | 普通型 | 抗硫型 | |||
| 公稱壓力 (MPa)(PN) | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～121℃或按用戶要求 | 石油、天然氣、水等非腐蝕性介質 | 含H2S、Co2 的石油、天然氣、水等腐蝕性介質 |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||
| 磅級(Lb)(Class) | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||
| 300 | 7.5 | 5.5 | 5.5 | 0.6 | ||||
四、Z43W燃?xì)馄桨彘l閥 主要參數
| 基本型號 | ZDZ47F、ZDZ67F、ZDZ447F、ZDZ467F、ZDZ547F、ZDZ567F、ZDZ9B47F、ZDZ9B67F | ||
| 壓力等級范圍 | PN0.6～6.4MPa(Class150～900) | ||
| 通徑范圍 | DN25～1000mm(1"～40") | ||
| 驅動方式 | 手輪驅動 | 齒輪動、氣動、液動、電動 | |
| 適用范圍 | Class 150～300 (PN1.6～4.0) |
Class400 (PN6.4) |
Class 150～900 |
| 1"～40" (DN25～1000mm) |
1"～28" (DN25～700mm) |
1"～40" (DN25～1000mm) |
|
五、Z43W燃?xì)馄桨彘l閥 采用標準
| 設計依據 | GB | API | |
| 設計標準 | JB/T5298 | API 6D ASME B 16.34 |
|
| 結構長度 | 法蘭連接 | GB/T 12221 JB/T 5298 |
API 6D ASME B 16.10 |
| 焊接 | GB/T 15188.1 | ||
| 連接法蘭 | GB/T 9113 JB/T 79 | ASME B16.5 MSS SP44 |
|
| 對焊端 | GB/T 12224 | ASME B 16.25 | |
| 試驗和檢驗 | JB/T 9092 | API 6D API 598 |
|
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
