CJ123H多功能針型閥
川滬首頁 >> 針型儀表閥 >> CJ123H多功能針型閥
一、CJ123H多功能針型閥 產品概述
|
上海川滬專業生產的CJ123H多功能針型閥，適用介質：水、油、氣體，使用壓力從低壓到25MPa高壓，材質主要有304不銹鋼、316不銹鋼等。 |
二、CJ123H多功能針型閥 產品型號和圖片
 |
 |
CJ123H多功能針型閥 J13W |
三、CJ123H多功能針型閥 性能規范
| 型號 Type |
公稱壓力PN Mpa | 試驗壓力PS（Mpa）_Test pressure | 工作壓力（Mpa） | 工作溫度（℃） | 適用介質Applicable medium | ||
| 殼體 Shell |
密封（液）Seal | 密封（氣）Seal | |||||
| CJ123H1-250-DN15 | 25.0 | 37.5 | 27.5 | 0.6 | 25.0 | P≤540℃ | 液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc |

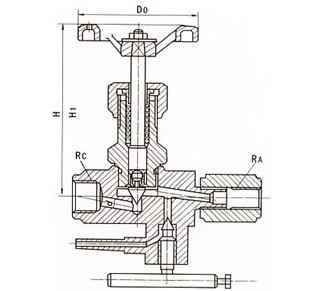

四、CJ123H多功能針型閥 外形連接尺寸
| 型號 Type |
公稱直徑DN（mm） | 尺寸 Dimension | 重量Weight | |||||
| RA | Rc | Do | H | H1 | d | |||
| CJ123H1-250-DN15 | 15 | M20×1.5 | G1/2” | 65 | 100 | 110 | 5 | 1.4 |
五、CJ123H多功能針型閥 安裝注意事項
1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
