一、100S角式排泥閥 產品概述
上海川滬閥門有限公司生產的100S角式排泥閥是一種角型隔膜式截止類閥門。通常安裝在污水處理廠沉淀池底部，用以排除池底沉淀的泥沙和污物。100S角式排泥閥內部件為尼龍強化橡膠隔膜，并設計為角型結構，利于污物的順利排除，安裝方便，使用壽命長。
|

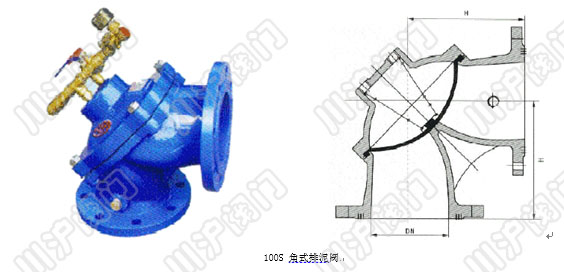

二、100S角式排泥閥 產品型號和圖片
三、100S角式排泥閥 主要外形和連接尺寸
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| H |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |

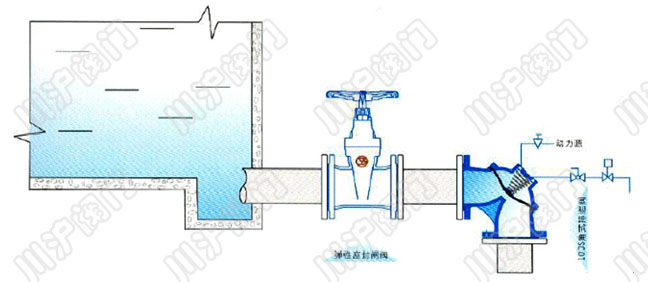

四、100S角式排泥閥 安裝示意圖
五、100S角式排泥閥 維修和維護
水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。（注：內閥內一般消耗損傷品為膜片和○型圈，其它內部零件損傷甚少）
1.先將主閥前后端閘閥關閉。
2.將主閥蓋上的配管接頭螺絲松開,釋放閥內壓力。
3.將所有螺絲取下，包括控制管路中的必要銅管的螺帽。
4.取閥蓋和彈
5.將軸芯、膜片、活塞等取下，切勿損傷膜片。
6.將以上各項東西取出后，檢查膜片及○型圈是否損壞；如無損壞請勿再分自行爭其內部零件。
7.如發現膜片或○型圈有損壞，請將軸芯上的螺帽松脫，逐浙分解出膜片或型圈，取出后重新?lián)Q上新的膜片或○型圈。
8.詳細檢視主閥內部閥座、軸芯等是否有損壞，若有其它雜物在主閥內部將其清理出。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
