一、500X持壓泄壓閥 產品概述
上海川滬閥門有限公司生產的500X持壓泄壓閥主要用于消防或其他供水系統中，以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘消除裝置。并且閥門控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環暢通無阻，使閥門能安全可靠地運行。500X 泄壓持壓閥系統動作平穩、強度高、使用壽命長。適用于600mm 口徑以下的管道。
|

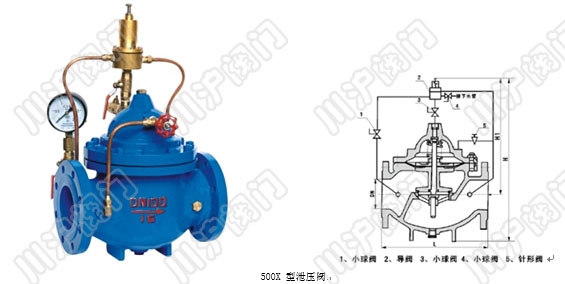

二、500X持壓泄壓閥 產品型號和圖片
三、500X持壓泄壓閥 主要外形和連接尺寸
| 公稱通徑DN（mm) |
尺寸 |
| L |
A1 |
A |
H1 |
H |
| 20 |
150 |
130 |
333 |
463 |
557 |
| 25 |
160 |
130 |
333 |
463 |
557 |
| 32 |
180 |
130 |
333 |
463 |
557 |
| 40 |
200 |
140 |
343 |
516 |
610 |
| 50 |
203 |
140 |
343 |
516 |
610 |
| 65 |
216 |
140 |
355 |
520 |
625 |
| 80 |
241 |
145 |
360 |
537 |
642 |
| 100 |
292 |
155 |
400 |
596 |
750 |
| 125 |
330 |
165 |
420 |
653 |
808 |
| 150 |
356 |
180 |
435 |
709 |
864 |
| 200 |
495 |
205 |
480 |
805 |
1135 |
| 250 |
622 |
225 |
530 |
855 |
1185 |
| 300 |
698 |
245 |
575 |
953 |
1325 |
| 350 |
787 |
275 |
620 |
990 |
1385 |
| 400 |
914 |
285 |
668 |
1030 |
1445 |
| 450 |
978 |
285 |
668 |
1030 |
1445 |
| 500 |
978 |
410 |
780 |
750 |
1110 |
| 600 |
1230 |
456 |
888 |
850 |
1286 |

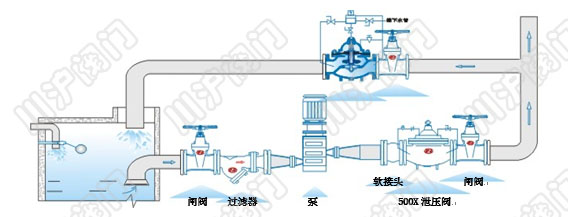

四、500X持壓泄壓閥 安裝示意圖
五、500X持壓泄壓閥 維修和維護
水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。（注：內閥內一般消耗損傷品為膜片和○型圈，其它內部零件損傷甚少）
1.先將主閥前后端閘閥關閉。
2.將主閥蓋上的配管接頭螺絲松開,釋放閥內壓力。
3.將所有螺絲取下，包括控制管路中的必要銅管的螺帽。
4.取閥蓋和彈
5.將軸芯、膜片、活塞等取下，切勿損傷膜片。
6.將以上各項東西取出后，檢查膜片及○型圈是否損壞；如無損壞請勿再分自行爭其內部零件。
7.如發現膜片或○型圈有損壞，請將軸芯上的螺帽松脫，逐浙分解出膜片或型圈，取出后重新?lián)Q上新的膜片或○型圈。
8.詳細檢視主閥內部閥座、軸芯等是否有損壞，若有其它雜物在主閥內部將其清理出。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
