一、800X壓差旁通閥 產品概述
上海川滬閥門有限公司生產的800X壓差旁通閥是一種用于空調系統供/回水之間以平衡壓差的閥門。我公司生產的800X壓差平衡閥可提高系統的利用率，保持壓差的精確恒定值，并可大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。800X壓差平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全靠介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，800X壓差平衡閥是一種智能型閥門。
|
二、800X壓差旁通閥 產品型號和圖片
三、800X壓差旁通閥 主要外形和連接尺寸
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
| L |
203 |
216 |
241 |
292 |
330 |
350 |
495 |
622 |
698 |
787 |
914 |
978 |
| H1 |
160 |
180 |
200 |
270 |
310 |
320 |
370 |
430 |
480 |
525 |
580 |
635 |
| H |
610 |
625 |
642 |
750 |
808 |
864 |
1135 |
1185 |
1325 |
1385 |
1445 |
1445 |

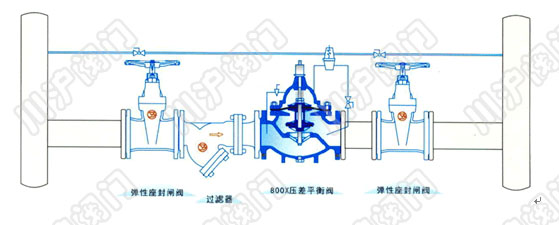

四、800X壓差旁通閥 安裝示意圖
五、800X壓差旁通閥 維修和維護
水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。（注：內閥內一般消耗損傷品為膜片和○型圈，其它內部零件損傷甚少）
1.先將主閥前后端閘閥關閉。
2.將主閥蓋上的配管接頭螺絲松開,釋放閥內壓力。
3.將所有螺絲取下，包括控制管路中的必要銅管的螺帽。
4.取閥蓋和彈
5.將軸芯、膜片、活塞等取下，切勿損傷膜片。
6.將以上各項東西取出后，檢查膜片及○型圈是否損壞；如無損壞請勿再分自行爭其內部零件。
7.如發現膜片或○型圈有損壞，請將軸芯上的螺帽松脫，逐浙分解出膜片或型圈，取出后重新?lián)Q上新的膜片或○型圈。
8.詳細檢視主閥內部閥座、軸芯等是否有損壞，若有其它雜物在主閥內部將其清理出。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
