產品信息

美標卡套式軟密封旋塞閥

一、美標卡套式軟密封旋塞閥 產品概述

上海川滬閥門有限公司專業生產的X61F美標卡套式軟密封旋塞閥適用于公稱壓力CLASS150-900LBS，工作溫度-29℃-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。美標卡套式旋塞閥，執行標準是ANSI B16.10，一般采用對焊連接，適用于高壓工況。

二、美標卡套式軟密封旋塞閥 產品型號和圖片

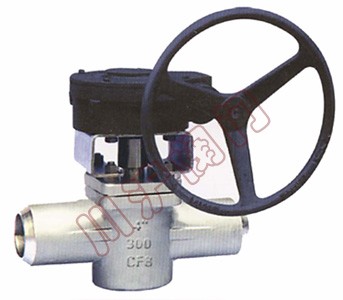

美標卡套式軟密封旋塞閥 產品型號和圖片
美標卡套式軟密封旋塞閥

三、美標卡套式軟密封旋塞閥 技術參數

型號 壓力級(LB) 試驗壓力PS(MPa) 適用介質 適用溫度(℃)聚四氟乙烯
殼體 密封(水) 低壓密封(氣)
X61F-150(LB)C
X61F-300(LB)C
X61F-600(LB)C		 150 3.0 2.2 0.5~0.7 水、蒸汽、油品 ≤150
300 7.8 5.6
600 15.3 11.2
X61F-150(LB)C
X61F-300(LB)C
X61F-600(LB)C		 150 3.0 2.2 0.5~0.7 硝酸類 ≤150
300 7.8 5.6
600 15.3 11.2
X61F-150(LB)C
X61F-300(LB)C
X61F-600(LB)C		 150 3.0 2.2 0.5~0.7 硝酸類 ≤150
300 7.8 5.6
600 15.3 11.2

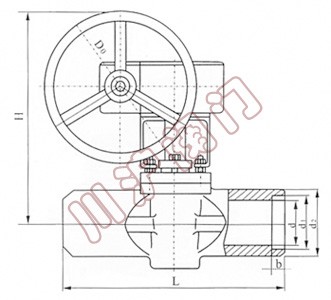

四、美標卡套式軟密封旋塞閥 外形尺寸圖

美標卡套式軟密封旋塞閥 外形尺寸圖
美標卡套式軟密封旋塞閥 外形尺寸圖

五、美標卡套式軟密封旋塞閥 外形連接尺寸

壓力 公稱通徑 尺寸
NPS(inch) (mm) d1 d2 L b H D0
150 LB 1/2 13 21.8±0.1 38 108 10 110 160
3/4 19 27.2±0.1 43 117 13 115 160
1 25 33.9±0.1 49 127 13 115 190
11/4 32 42.7±0.1 56 140 13 135 190
11/2 38 48.8±0.1 65 165 13 140 240
2 51 61.2±0.1 78 178 16 150 305
21/2 64 74±0.2 90 190 16 165 305
3 78 90±0.15 105 203 16 180 450
4 102 115.6±0.15 126 229 19 380 500
300Lb 1/2 13 21.8±0.1 38 140 10 110 175
3/4 19 27.2±0.1 43 152 13 115 175
1 25 33.9±0.1 49 165 13 115 175
11/4 32 42.7±0.1 56 178 13 135 220
11/2 38 48.8±0.1 65 190 13 140 280
2 51 61.2±0.1 78 216 16 150 305
21/2 64 74±0.2 90 241 16 165 350
3 78 90±0.15 105 283 16 180 450
4 102 115.6±0.15 126 305 19 380 300
