產品信息

氣動漿液閘閥

一、氣動漿液閘閥 產品概述

上海川滬閥門有限公司生產的氣動漿液閘閥PZ673X主體采用鑄鐵、鑄銅、不銹鋼等。通徑從DN50~DN1000。氣動漿液閘閥產品廣泛應用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。PZ673X氣動漿液閘閥,氣動漿液閥,氣動漿料閘閥特別適合于造紙行業在管道上作調節和節流使用。其主要特點如下：
1、采用對夾式結構，體積小，重量輕。
2、完全敞開的通道，可以防止介質在閥內沉積。
3、新研制的U型封圈，可以保證閥門的良好密封性。
4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
5、流阻小。
6、安裝維修方便。

氣動漿液閘閥
氣動漿液閘閥

二、氣動漿液閘閥 主要技術參數

公稱壓力 0.6 ～ 1.6MPa
公稱通徑 DN50～1200mm
連接形式 法蘭式、對夾式
適用溫度 / ℃ ≤ 100
適用介質 紙漿、污水、煤漿、灰渣水泥混合物

三、氣動漿液閘閥 主要性能指標

公稱壓力PN（MPa) 試驗壓力（MPa) 適用介質 工作溫度（℃）
殼體 密封
0.6 0.9 0.66 煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液 ≤100℃
1.0 1.5 1.1

四、氣動漿液閘閥 零件材料

零件名稱 材料
閥體 灰鑄鐵
閥桿 不銹鋼
閥板 不銹鋼
閥桿螺母 黃銅
連桿 碳素鋼
手輪 鑄鐵

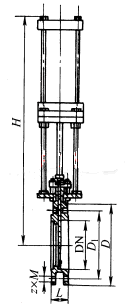

五、氣動漿液閘閥 外形尺寸圖

氣動漿液閘閥外形尺寸圖
氣動漿液閘閥外形尺寸圖

六、氣動漿液閘閥 外形連接尺寸

DN(mm) L(mm) D(mm) D1(mm) z×M H(mm)
80 50 200 160 8×M16 550
100 50 220 180 8×M16 620
125 50 250 210 8×M16 650
150 60 285 240 8×M20 750
200 60 340 295 8×M20 900
250 70 395 350 12×M20 1070
300 70 445 400 12×M20 1200
350 80 505 460 16×M20 1330
400 80 565 515 16×M24 1600
450 90 615 565 20×M24 1650
500 90 670 620 20×M24 1790
600 100 780 725 20×M27 2180
80 60 200 160 8×M16 550
100 60 220 180 8×M16 620
125 60 250 210 8×M16 650
150 70 285 240 8×M20 750
200 80 340 295 8×M20 900
250 86 395 350 12×M20 1070
300 90 445 400 12×M20 1200
350 100 505 460 16×M20 1330
400 110 565 515 16×M24 1600
450 120 615 565 20×M24 1650
500 130 670 620 20×M24 1790
600 130 780 725 20×M27 2180

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
