一、電動柱塞閥 產品概述
|
上海川滬閥門有限公司專業生產的UJ941H電動柱塞閥，閥體材質主要有鑄鋼、不銹鋼、鍛鋼、鉻鉬鋼，工作壓力1.6-3.2MPA，工作溫度-20°C--550°C，閥門口徑從DN15-DN300，連接方式：法蘭、絲口或焊接，用介質：水、油品、氣、蒸汽等。常用于石油、石化行業，配的電裝選用多回轉型，主要分為戶外型和整體型，還可以根據客戶要求配置智能一體化電裝。 |
二、電動柱塞閥 產品型號和圖片
 |
電動柱塞閥 |

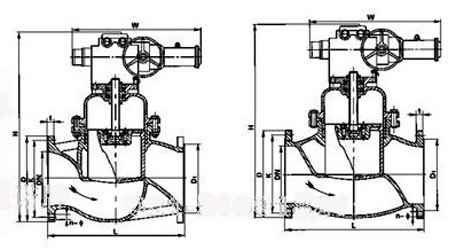

三、電動柱塞閥 外形尺寸圖
 |
電動柱塞閥 外形尺寸圖 |
四、電動柱塞閥 外形連接尺寸
| DN（mm） 尺寸 |
（UJ941H） U941SM | ||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| W | 865 | 910 | 910 | 910 | 940 1052 |
940 1052 |
1052 | 1052 1150 |
1052 1150 |
| D | 165 | 185 | 200 | 235 | 270 | 300 | 360 （375） |
425 （450） |
485 （515） |
| K | 125 | 145 | 160 | 190 | 220 | 250 | 310 （320） |
370 （385） |
430 （450） |
| D1 | 99 | 118 | 132 | 156 | 184 | 211 | 274 （284） |
330 （345） |
389 （409） |
| t | 20 | 22 | 24 | 24 | 26 | 28 | 30 （34） |
32 （38） |
34 （42） |
| n-φ | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 （12-30） |
12-30 （12-33） |
16-30（16-33） |
|
|
