產品信息

ZJSBW氣動夾套保溫調節閥

一、氣動夾套保溫調節閥 產品概述

本公司生產的ZJSBW氣動夾套保溫調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。氣動夾套保溫調節閥由精小型薄膜執行器及低流阻調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動單座調節閥配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
氣動夾套保溫調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝介質滿足過程控制的需要。
氣動夾套保溫調節閥的泄漏量符合ANSI B16.104標準。
ZJSBW氣動夾套保溫調節閥
ZJSBW氣動夾套保溫調節閥

二、氣動夾套保溫調節閥 主要技術參數

1、閥體

閥體形式 直通鑄造球型閥+保溫夾套
公稱通徑 DN20～150mm
公稱壓力 PN1.6、2.5、4.0、6.4
法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準
連接形式 法蘭(FF RF RTJ)、焊接(SW BW)
閥蓋形式 保溫型-29～+425
壓蓋型式 螺栓壓緊式
密封填料 金屬石墨纏繞墊、石墨填料
閥體材料 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼

2、閥內件

閥芯形式 單座柱塞型閥芯、套筒導向型閥芯
流量特性 線性、等百分比
閥芯材料 不銹鋼 (304、304L、316、316L)

3、執行機構及附件、作用形式

配置執行器類別 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積(cm2) 350 350 560 900 1400
行程 10、16 24 40 40、60 100
彈簧范圍(KPa) 20～100（標準）、20-60、60-100、40-200、80-240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

三、氣動夾套保溫調節閥 主要性能指標

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

四、氣動夾套保溫調節閥 額定流量系數Kv、允許壓差

公稱通徑(DN) 20 25 32 40 50 65 80 100 150
閥座直徑 20 25 32 40 50 65 80 100 150
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 440
套筒 6.3 10 16 25 40 63 100 160 360
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.1
公稱壓力(MPa) 1.6、2.5、4.0、6.4
額定行程 16 25 40 60
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45

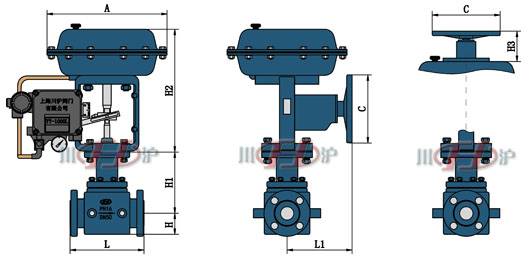

五、氣動夾套保溫調節閥 主要外形圖

ZJSBW氣動夾套保溫調節閥 外形尺寸圖
ZJSBW氣動夾套保溫調節閥 外形尺寸圖

六、氣動夾套保溫調節閥 主要連接尺寸

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150
L PN16/25 181 184 200 222 254 276 298 352 410 451
PN40 194 197 200 235 267 292 317 368 425 473
PN64 206 200 210 251 286 311 337 394 440 508
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195
H1 152 152 177 177 183 221 221 230 315 355
H2 298 298 298 298 298 380 380 380 510 510
H3 180 180 180 180 180 236 236 236 310 310
L1 289 289 289 289 289 347 347 347 476 476
A 282 282 282 282 282 360 360 360 470 470
D 220 220 220 220 220 270 270 270 320 320

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。


相關名稱：氣動保溫調節閥,氣動夾套保溫調節閥,氣動保溫單座調節閥
