ZTRS衛生級氣動調節閥

一、衛生級氣動調節閥 產品概述

本公司研發生產的ZTRS衛生級氣動調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
衛生級氣動調節閥采用多彈簧薄膜執行機構及衛生級調節閥閥體組成。
衛生級氣動調節閥具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，完全符合IEC534-1978標準。
衛生級氣動調節閥泄漏量符合ANSIB16.104標準。
衛生級氣動調節閥采用角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。
氣動衛生調節閥可快速拆裝閥體和閥帽，使閥門打開和維修快捷容易，使過程停機時間縮短。
ZTRS衛生級氣動調節閥
ZTRS衛生級氣動調節閥

二、衛生級氣動調節閥 主要技術參數

1、閥體

閥體形式 角型鑄造球型閥(電子拋光處理)
公稱通徑 DN15～100mm
公稱壓力 PN1.0MPa
法蘭標準 卡箍式、法蘭式（如無合同約定，將按卡箍式連接供貨）
連接形式 法蘭(FF RF RTJ)
閥蓋形式 標準型-17～+150℃
壓蓋型式 螺栓壓緊式
密封填料 三元乙丙橡膠、聚四氟乙烯
閥體材料 304、304L、316、316L

2、閥內件

閥芯形式 單座柱塞型閥芯
流量特性 線性、等百分比
閥芯材料 不銹鋼 (304、304L、316、316L)

3、執行機構及附件、作用形式

執行器名稱 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHAB-34
有效面積(cm2) 350 350 560
行程 10、16 25 40
彈簧范圍 1.5～3kg/cm2（0.15～0.3MPa）
膜片材料 乙丙橡膠夾尼龍布
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

三、衛生級氣動調節閥 主要性能指標

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% ≤3.0 ≤1.0
死區% ≤3.0 ≤0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

四、衛生級氣動調節閥 額定流量系數Kv、允許壓差

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100
閥座直徑 dN(mm) 15 20 25 32 40 50 65 80 100
額定流量系數KV 線性 5.2 6.3 6.9 11.2 17.6 27.5 44.7 69.3 110
等百分 4.8 5.6 6.3 10.5 16 25 40.5 63.6 100
額定行程 10 16 25 40
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34

五、衛生級氣動調節閥 主要零件材料

閥體 304 314 316 316L
閥蓋 304 314 316 316L
墊片 聚四氟乙烯(PTFE)
閥內件 304 314 316 316L
卡箍 304 314 316 316L
填料 V型聚四氟乙烯(PTFE)

六、衛生級氣動調節閥 主要外形圖

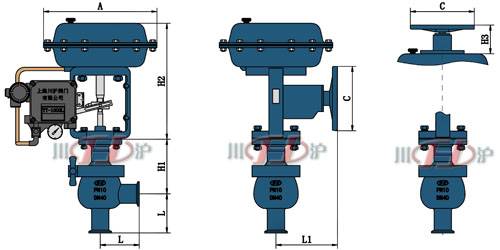

ZTRS衛生級氣動調節閥 外形尺寸圖
ZTRS衛生級氣動調節閥 外形尺寸圖

七、衛生級氣動調節閥 主要連接尺寸

公稱通徑 DN(mm) 25 40 50 65 80
L 100 105 105 155 155
L0 100 125 125 175 175
H1 470 480 480 510 510
H3 180 180 180 236 236
L1 289 289 289 347 347
A 282 22 282 360 360
D 220 220 220 270 270

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
