產品信息

ZJSPF46氣動襯氟調節閥

一、氣動襯氟調節閥 產品概述

本公司研發生產的ZJSPF46氣動襯氟調節閥、耐腐蝕氣動調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。氣動襯氟調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
氣動襯氟調節閥其主要特點如下：
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。 產品符合GB/T4213-92。
ZJSPF46氣動襯氟調節閥
ZJSPF46氣動襯氟調節閥

二、氣動襯氟調節閥 主要技術參數

1、閥體

閥體形式 直通單座鑄造球型閥
公稱通徑 DN20～150mm
公稱壓力 PN1.0、PN1.6、PN2.5MPa
法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準
連接形式 法蘭(FF RF RTJ)
閥蓋形式 標準型-40～+150℃、波紋管型-40～+150℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料
閥體材料 鑄鋼襯四氟(WCB+F46)、不銹鋼襯四氟(CF8+F46)

2、閥內件

閥芯形式 單座柱塞型
流量特性 等百分比
閥芯材料 不銹鋼 (304、304L、316、316L)+F46

3、執行機構及附件、作用形式

執行器型式 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56
有效面積(cm2) 350 350 560 900 1400
行程 10、16 25 40 40、60 100
彈簧范圍(KPa) 20～100（標準）、20～60、60～100、40～200、80～240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

三、氣動襯氟調節閥 主要性能指標

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% ≤3.0 ≤1.0
死區% ≤3.0 ≤0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

四、氣動襯氟調節閥 額定流量系數Kv、允許壓差

公稱通徑(DN) 20 25 32 40 50 65 80 100 150
閥座直徑 20 25 32 40 50 65 80 100 150
額定流量系數(KV) 5.0 8 12 20 32 50 70 100 240
允許壓差(MPa) 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
額定行程 16 25 40 60
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B45

五、氣動襯氟調節閥 主要零件材料

閥體、閥蓋 ZG230-450襯F46
閥座、閥芯 304襯F46
閥桿 304襯F46
導向套 304襯F46
波紋管 不銹鋼+F46

六、氣動襯氟調節閥 主要外形圖

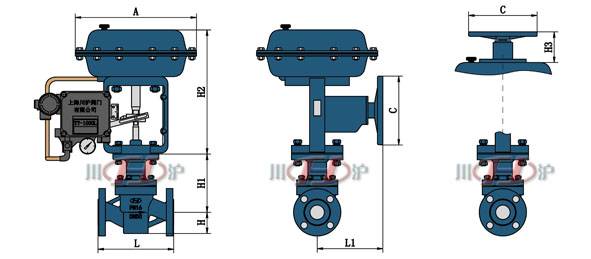

ZJSPF46氣動襯氟調節閥 外形尺寸圖
ZJSPF46氣動襯氟調節閥 外形尺寸圖

七、氣動襯氟調節閥 主要連接尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150
L PN16/25 181 184 200 222 254 276 298 352 410 451
PN40 194 197 200 235 267 292 317 368 425 473
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5
H1 132 132 158 170 179 214 221 234 270 294
H2 298 298 298 298 298 380 380 380 510 510
H3 180 180 180 180 180 236 236 236 310 310
L1 289 289 289 289 289 347 347 347 476 476
A 282 282 282 282 282 360 360 360 470 470
C 220 220 220 220 220 270 270 270 320 320

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。


相關名稱：氣動襯氟調節閥,ZJSPF46襯四氟氣動調節閥,耐腐蝕氣動調節閥
